1-polige Leitungsschutzschalter Charakteristik B
1-polige Leitungsschutzschalter mit Charakteristik B werden überwiegend in Wohngebäuden und klassischen Installationen eingesetzt. Sie lösen beim 3- bis 5-fachen des Bemessungsstroms aus und eignen sich besonders für Licht- und Steckdosenstromkreise mit geringen Einschaltströmen.
In dieser Kategorie finden Sie 1-polige Siemens Leitungsschutzschalter der Charakteristik B in verschiedenen Stromstärken.

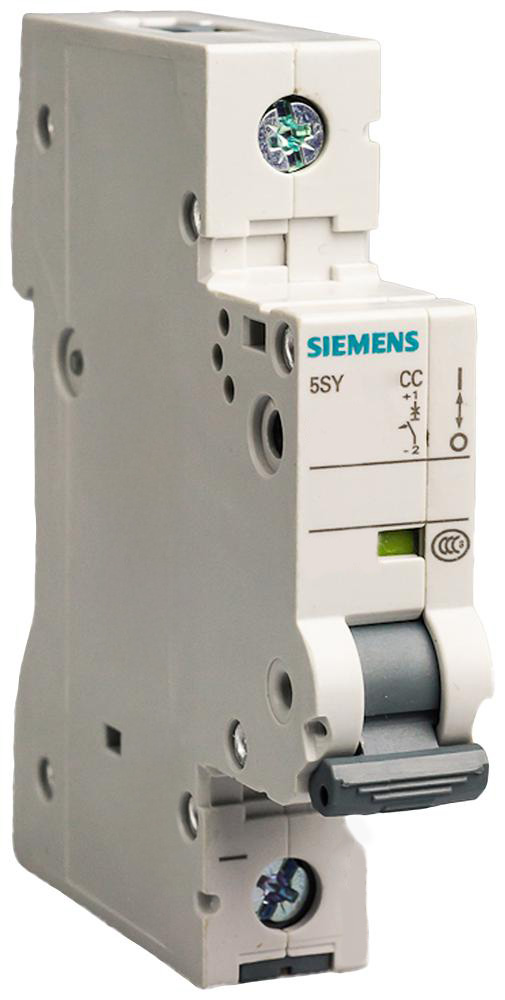

LEITUNGSSCHUTZSCHALTER 5SY4102-6 CC / 5SY41026
LEITUNGSSCHUTZSCHALTER Typ 5SY4102-6 CC baugleich 5SY41026Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Der Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 2A, T=70mm bietet zuverlässigen Schutz für elektrische Installationen und sorgt dafür, dass Stromkreise bei Überlast oder Kurzschluss schnell und sicher unterbrochen werden. Mit einer Schaltleistung von 10kA eignet sich dieser Schalter für den Einsatz in verschiedenen Anwendungen, sowohl im privaten als auch im industriellen Bereich. Wichtige Merkmale: Nennspannung: 230/400V – Ideal für den Betrieb in Haushalten und Gewerbe. Nennstrom: 2A – Schützt vor Überlastungen bei niedrigen Stromstärken. Auslösecharakteristik: B – Besonders geeignet für Verbraucher mit geringem Anlaufstrom, wie Beleuchtung und Heizungen. Schaltleistung: 10kA – Höchste Sicherheit auch bei starken Kurzschlussströmen. 1-polig – Kompakte Bauweise, ideal für die Absicherung einzelner Stromkreise. Bauhöhe: T=70mm – Kompakte Abmessungen für einfache Integration in Standard-Schutzschaltkästen. Anwendung: Dieser Leitungsschutzschalter schützt zuverlässig vor Überstrom und Kurzschluss in einphasigen Stromkreisen. Besonders in Haushalten und kleineren gewerblichen Installationen bietet er eine perfekte Lösung, um die Sicherheit Ihrer elektrischen Anlagen zu gewährleisten. Vorteile: Hohe Zuverlässigkeit: Durch die hohe Schaltleistung von 10kA wird der Schutz auch bei schwerwiegenden Fehlerströmen garantiert. Einfache Installation: Die kompakte Bauform (T=70mm) ermöglicht eine problemlose Montage in gängigen Installationsgehäusen. Langlebigkeit: Der Schalter ist auf eine lange Lebensdauer ausgelegt und bietet eine hohe Betriebssicherheit. Energieeffizienz: Der Leitungsschutzschalter trägt zur Sicherheit und Stabilität Ihrer Stromversorgung bei, ohne unnötigen Energieverbrauch zu verursachen. Fazit: Der Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 2A, T=70mm bietet ein hohes Maß an Sicherheit für Ihre elektrischen Installationen. Mit seiner zuverlässigen Schaltleistung und der praktischen Bauform ist er die perfekte Wahl für den Schutz von Stromkreisen in privaten und gewerblichen Bereichen.
LEITUNGSSCHUTZSCHALTER 5SY4110-6 CC / 5SY41106
LEITUNGSSCHUTZSCHALTER Typ 5SY4110-6 CC baugleich 5SY41106Hersteller: SIEMENSZustand: NEU Artikelbeschreibung:Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 10A, T=70mm – Zuverlässiger Schutz für Ihre Elektroinstallation Unser Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 10A, T=70mm bietet zuverlässigen Schutz für Ihre elektrischen Anlagen. Mit einer Nennspannung von 230/400V und einer kurzen Ausschaltzeit von 10kA schützt der Schalter Ihre Installation vor Überlast und Kurzschluss. Ideal für den Einsatz in privaten und gewerblichen Elektroinstallationen, sorgt dieser Leitungsschutzschalter für eine sichere und stabile Stromversorgung. Produktmerkmale: Spannung: 230/400V für den universellen Einsatz in Haushalten und gewerblichen Einrichtungen Schaltvermögen: 10kA – Sicherer Schutz bei Kurzschlussereignissen Polzahl: 1-polig für den Einsatz in einphasigen Stromkreisen Auslösecharakteristik: B – Für den Schutz von Geräten mit geringem Einschaltstrom Stromstärke: 10A für den optimalen Schutz Ihrer elektrischen Geräte und Leitungen Bauhöhe: T=70mm für eine einfache und platzsparende Montage in Standard-Verteilungen Vorteile des Leitungsschutzschalters: Hohe Schaltleistung bei 10kA sorgt für den zuverlässigen Schutz bei Kurzschluss und Überlast Die 1-polige Ausführung eignet sich ideal für einphasige Anwendungen Einfacher Einbau durch standardisierte Bauform (T=70mm) Langlebig und robust, ideal für den langfristigen Einsatz Die B-Charakteristik schützt empfindliche Verbraucher wie Haushaltsgeräte und Beleuchtungseinrichtungen Dieser Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 10A, T=70mm ist ein unverzichtbares Bauteil für jede elektrische Installation. Er gewährleistet eine sichere Stromversorgung und schützt Ihre Geräte zuverlässig vor Schäden durch Überlast oder Kurzschluss. Vertrauen Sie auf Qualität und Sicherheit mit diesem leistungsstarken Leitungsschutzschalter für Ihre Elektroinstallation.
LEITUNGSSCHUTZSCHALTER 5SY4116-6 CC / 5SY41166
LEITUNGSSCHUTZSCHALTER Typ 5SY4116-6 CC baugleich 5SY41166Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Der Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 16A, T=70mm bietet zuverlässigen Schutz für elektrische Installationen und Geräte. Mit einer Nennspannung von 230/400 Volt und einer hohen B-Auslösecharakteristik eignet sich dieser Schutzschalter perfekt für den Einsatz in Haushalten, Büros und kleinen Betrieben. Der Schalter ist 1-polig, was eine platzsparende Installation ermöglicht und für die Absicherung von einzelnen Stromkreisen sorgt. Mit einer Schaltfähigkeit von 10 kA gewährleistet der Leitungsschutzschalter auch unter extremen Bedingungen höchste Sicherheit. Die B-Kennlinie bietet einen zuverlässigen Schutz gegen Überlast- und Kurzschlussströme, indem er bei einer geringen Überlast schnell auslöst und somit die angeschlossenen Geräte vor Schäden bewahrt. Der 16A Nennstrom eignet sich ideal für Standardanwendungen in Stromkreisen, die nicht mehr als 16 Ampere benötigen, wie z.B. Beleuchtung, Steckdosen oder bestimmte Maschinen. Mit einer Bauhöhe von nur 70mm ist der Schutzschalter auch für enge Installationen geeignet und spart Platz im Verteilerkasten. Vorteile auf einen Blick: Schutz vor Überlast und Kurzschluss: Durch die hohe Schaltleistung von 10 kA. Platzsparend und kompakt: Nur 70mm hoch für einfache Installation. Zuverlässig und sicher: B-Auslösecharakteristik schützt vor Überstrom. Hohe Flexibilität: Geeignet für 230/400V Systeme und 16A Stromkreise. Dieser Leitungsschutzschalter ist ein unverzichtbares Sicherheitskomponent für Ihre elektrische Installation. Vertrauen Sie auf hohe Qualität und schützen Sie Ihre elektrischen Geräte effektiv mit diesem Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 16A, T=70mm.
LEITUNGSSCHUTZSCHALTER 5SY4120-6 CC / 5SY41206
LEITUNGSSCHUTZSCHALTER Typ 5SY4120-6 CC baugleich 5SY41206Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 20A, T=70mm – Höchste Sicherheit für Ihre Elektroinstallation Der Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 20A, T=70mm ist ein unverzichtbares Bauteil für Ihre Elektroinstallation, das optimalen Schutz vor Überlastung und Kurzschluss gewährleistet. Mit einer Bemessungsspannung von 230/400V und einer Schaltleistung von 10kA schützt dieser hochwertige Schalter Ihre Elektrogeräte und Leitungen zuverlässig vor Schäden. Dank des 1-poligen Designs eignet sich der Leitungsschutzschalter besonders für den Einsatz in Einzelstromkreisen. Die B-Kennlinie sorgt für eine schnelle Auslösung bei Überlastungen, während die 20A Nennstromstärke ausreichend für viele gängige Anwendungen im Haushalt und Gewerbe ist. Mit einer kompakten Bauform von T=70mm passt dieser Schalter in viele Standard-Elektroinstallationskästen und lässt sich einfach integrieren. Produkteigenschaften: Spannung: 230/400V Schaltleistung: 10kA Polzahl: 1-polig Nennstrom: 20A Baugröße: T=70mm Kennlinie: B (schnelle Auslösung bei Überlastung) Setzen Sie auf zuverlässige Sicherheit mit dem Leitungsschutzschalter 230/400V und schützen Sie Ihre Elektroinstallation effektiv vor Risiken. Ideal für den Einsatz in privaten und gewerblichen Bereichen. Schlüsselwörter: Leitungsschutzschalter, 230/400V, 10kA, 1-polig, B-Kennlinie, 20A, Elektroinstallation, Kurzschlusschutz, Überlastschutz, T=70mm
LEITUNGSSCHUTZSCHALTER 5SY4125-6 CC / 5SY41256
LEITUNGSSCHUTZSCHALTER Typ 5SY4125-6 CC baugleich 5SY41256Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Der Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 25A, T=70mm bietet zuverlässigen Schutz für Ihre elektrischen Anlagen. Mit einer Nennspannung von 230/400V und einem Bemessungsstrom von 25A schützt dieser Schalter effektiv vor Kurzschlüssen und Überlastungen, wodurch er die Sicherheit Ihrer Stromkreise gewährleistet. Der Leitungsschutzschalter ist ideal für den Einsatz in Haushalten, Gewerbegebäuden und Industriebereichen. Wichtige Merkmale: Nennspannung: 230/400V – geeignet für gängige Haushalts- und industrielle Anwendungen. B-Charakteristik: Für den Schutz von Installationen mit normalen Einschaltströmen, ideal für den Betrieb mit Geräten wie Beleuchtung und Heizungen. Bemessungsstrom: 25A – für mittlere Lasten und höhere Stromstärken. Kurzschlussfestigkeit: 10kA – hoher Schutz gegen Kurzschlüsse. Einbautiefe: T=70mm – kompakte Bauweise für eine einfache Installation. Dieser 1-polige Leitungsschutzschalter bietet nicht nur hohe Leistung, sondern auch eine lange Lebensdauer und eine einfache Handhabung bei der Installation und Wartung. Mit der B-Charakteristik eignet er sich besonders für die Absicherung von Beleuchtungskreisen und normalen Verbrauchern. Dank der hohen Kurzschlussfestigkeit von 10kA ist der Schalter besonders widerstandsfähig gegen elektrische Störungen und sorgt somit für mehr Sicherheit. Setzen Sie auf Qualität und Sicherheit – der Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 25A, T=70mm ist die ideale Wahl für eine sichere und effiziente Absicherung Ihrer elektrischen Stromkreise. Jetzt kaufen und von höchster Sicherheit für Ihre Installation profitieren!
LEITUNGSSCHUTZSCHALTER 5SY4132-6 CC / 5SY41326
LEITUNGSSCHUTZSCHALTER Typ 5SY4132-6 CC baugleich 5SY41326Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 32A, T=70mm – Sicherer Schutz für Ihre Elektroinstallation Der Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 32A, T=70mm bietet Ihnen zuverlässigen Schutz für Ihre elektrischen Anlagen und Geräte. Mit einer Nennspannung von 230/400V und einem Bemessungsstrom von 32A schützt dieser Schalter vor Überlast und Kurzschluss. Ideal für den Einsatz in Haushalten, Gewerbe- und Industriebereichen, sorgt der Leitungsschutzschalter dafür, dass Ihre Elektroinstallation sicher bleibt. Dank der 1-poligen Ausführung und der B-Kennlinie reagiert der Schalter schnell auf Überlastsituationen und schützt so Ihre Leitungssysteme vor Schäden. Mit einer Schaltleistung von 10kA stellt der Leitungsschutzschalter sicher, dass auch bei einem Kurzschluss der Stromfluss unterbrochen wird, bevor größere Schäden entstehen. Die kompakte Baugröße von 70mm ermöglicht eine einfache Integration in gängige Verteilerschränke. Produktmerkmale: Spannung: 230/400V Stromstärke: 32A Schaltleistung: 10kA Bauart: 1-polig Kennlinie: B Abmessungen (T=70mm): Kompakte Bauform für einfachen Einbau Zuverlässiger Schutz: Vor Überlast und Kurzschluss Vielseitig einsetzbar: Für Haushalte, Gewerbe und Industrie geeignet Mit diesem Leitungsschutzschalter sichern Sie Ihre Elektroinstallation gegen gefährliche Überlastungen und Kurzschlüsse ab. Vertrauen Sie auf Qualität und Sicherheit – für eine langfristige und zuverlässige Stromversorgung. Jetzt kaufen und Ihre Elektroinstallation optimal schützen!
LEITUNGSSCHUTZSCHALTER 5SY4150-6 CC / 5SY41506
LEITUNGSSCHUTZSCHALTER Typ 5SY4150-6 CC baugleich 5SY41506Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 50A, T=70mm – Zuverlässiger Schutz für Ihre Elektroinstallation Der Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 50A, T=70mm ist ein unverzichtbares Bauteil für den Schutz Ihrer elektrischen Anlagen. Mit seiner hohen Nennspannung von 230/400V und einer 10kA Abschaltleistung bietet dieser Schalter eine sichere und zuverlässige Absicherung gegen Kurzschlüsse und Überlastungen. Dank der 1-poligen Ausführung eignet sich der Leitungsschutzschalter ideal für den Einsatz in Einphasenstromkreisen und schützt so Ihre Elektroinstallation effizient und sicher. Der Typ B des Schalters garantiert eine schnelle Reaktion auf geringfügige Überströme und schützt empfindliche Geräte zuverlässig. Mit einer Nennstromstärke von 50A ist der Leitungsschutzschalter für mittlere bis größere Anwendungen ausgelegt, während der T=70mm für eine standardisierte Einbaumöglichkeit sorgt und problemlos in gängige Verteilerkästen integriert werden kann. Eigenschaften im Detail: Spannung: 230/400V Abschaltleistung: 10kA Polzahl: 1-polig Charakteristik: Typ B Nennstrom: 50A Breite: T=70mm (für einfache Montage in Standard-Verteilern) Dieser Leitungsschutzschalter garantiert nicht nur den Schutz Ihrer Geräte, sondern auch eine einfache Handhabung und schnelle Installation. Ideal für den professionellen Einsatz sowie für DIY-Projekte, bei denen eine zuverlässige Absicherung notwendig ist. Schützen Sie Ihre Elektroinstallation mit dem Leitungsschutzschalter 230/400V 10kA, 1-polig, B, 50A, T=70mm – der perfekte Schutz für Ihre Stromkreise!
Wann wird ein 1-poliger Leitungsschutzschalter Charakteristik B eingesetzt?
1-polige LS-Schalter Charakteristik B kommen typischerweise zum Einsatz bei:
-
Lichtstromkreisen
-
Steckdosenkreisen
-
Wohngebäuden
-
kleineren gewerblichen Installationen
-
Anlagen mit geringen Einschaltströmen
Sie sind der Standard in klassischen Hausinstallationen.
Warum Charakteristik B?
Charakteristik B ist für Stromkreise mit niedrigen Einschaltstromspitzen konzipiert.
Die magnetische Auslösung erfolgt bei:
3–5 × In
Das bedeutet:
-
schnelle Abschaltung bei Kurzschluss
-
hohe Schutzempfindlichkeit
-
optimal für typische Haushaltsverbraucher
Für Motoren oder höhere Einschaltströme wird häufig Charakteristik C eingesetzt.
Verfügbare Stromstärken bei 1-polig Charakteristik B
Typische Stromstärken sind:
-
B10
-
B16
B10 wird häufig für Beleuchtungsstromkreise eingesetzt.
B16 ist der gängige Standard für Steckdosenstromkreise im Wohnbereich.
Unterschied zwischen Charakteristik B, C und D
| Charakteristik | Auslösung | Typischer Einsatz |
| B | 3-5 x In | Wohnbereich |
| C | 5-10 x In | Gewerbe |
| D | 10-20 x In | Industrie |
Charakteristik B ist die empfindlichste Ausführung und daher ideal für haushaltsübliche Anwendungen.
Technische Merkmale und Normen
1-polige Leitungsschutzschalter Charakteristik B verfügen typischerweise über:
-
thermisch-magnetische Auslösung
-
Auslösekennlinie 3–5 × In
-
Hutschienenmontage
-
Normkonformität nach DIN EN 60898-1
-
kompakte Bauform für Verteiler
Die Installation darf ausschließlich durch eine Elektrofachkraft erfolgen.
Häufige Fragen zu 1-poligen Leitungsschutzschaltern Charakteristik B
Wann wird B statt C verwendet?
Wenn keine hohen Einschaltströme auftreten, beispielsweise bei Licht- oder Steckdosenstromkreisen.
Ist Charakteristik B für Motoren geeignet?
In der Regel nicht. Für Motoren wird meist Charakteristik C oder D verwendet.
Welche Stromstärke ist die häufigste?
B16 ist im Wohnbereich am weitesten verbreitet.
