4-polige Leitungsschutzschalter Charakteristik C
4-polige Leitungsschutzschalter mit Charakteristik C schützen alle drei Außenleiter sowie den Neutralleiter und schalten diese gemeinsam ab. Sie eignen sich für Drehstromanlagen mit moderaten Einschaltströmen und erhöhten Sicherheitsanforderungen.
In dieser Kategorie finden Sie 4-polige Siemens Leitungsschutzschalter der Charakteristik C in verschiedenen Stromstärken.
Siemens Leitungsschutzschalter 4-polig C3A 15kA – 5SY4403-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 3A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4403-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 3A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C20A 15kA – 5SY4420-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 20A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4420-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 20A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C1A 15kA – 5SY4401-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 1A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4401-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 1A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C8A 15kA – 5SY4408-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 8A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4408-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 8A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C0,5A 15kA – 5SY4405-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 0,5A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4405-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 0,5A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C6A 15kA – 5SY4406-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 6A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4406-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 6A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C50A 15kA – 5SY4450-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4450-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C63A 15kA – 5SY4463-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4463-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C10A 15kA – 5SY4410-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 10A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4410-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 10A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C32A 15kA – 5SY4432-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 32A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4432-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 32A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C16A 15kA – 5SY4416-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 16A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4416-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 16A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C25A 15kA – 5SY4425-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4425-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C40A 15kA – 5SY4440-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4440-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C4A 15kA – 5SY4404-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 4A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4404-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 4A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

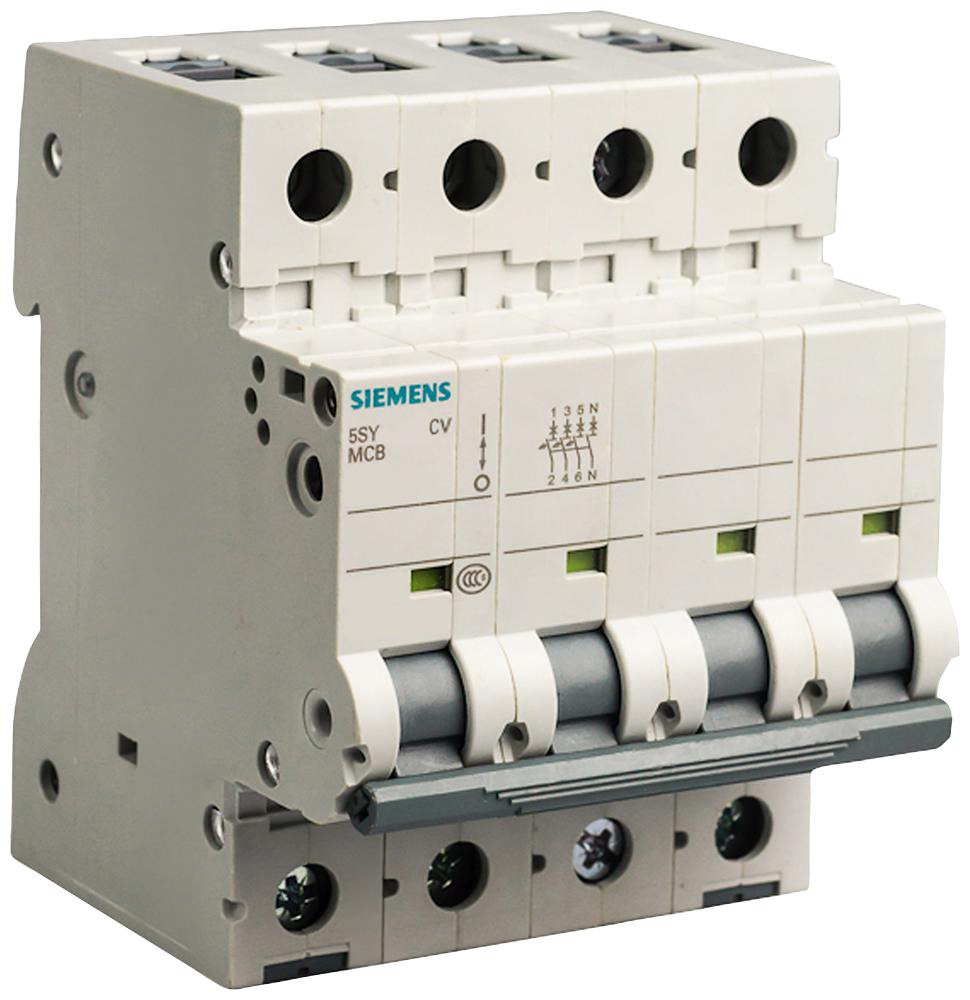

Siemens Leitungsschutzschalter 4-polig C1,6A 15kA – 5SY4415-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 1A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4415-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 1A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C13A 15kA – 5SY4413-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 13A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4413-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 13A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Wann wird ein 4-poliger Leitungsschutzschalter Charakteristik C eingesetzt?
4-polige Leitungsschutzschalter kommen in Drehstromanlagen zum Einsatz, wenn:
-
alle drei Phasen und der Neutralleiter abgeschaltet werden müssen
-
vollständige galvanische Trennung erforderlich ist
-
Installationsnormen dies vorschreiben
-
Anlagen mit gemischten Lasten betrieben werden
Typische Anwendungsbereiche:
-
gewerbliche Verteileranlagen
-
Industrieinstallationen
-
Anlagen mit empfindlicher Elektronik
-
Maschinen mit Neutralleiterführung
-
Unterverteilungen in Produktionsumgebungen
Warum Charakteristik C bei 4-poligen LS-Schaltern?
Charakteristik C ist ideal für Drehstromanlagen mit:
-
mittleren Anlaufströmen
-
technischen Anlagen
-
Klimasystemen
-
Pumpen
-
Maschinen im Gewerbebereich
Sie löst beim 5- bis 10-fachen des Bemessungsstroms aus und verhindert unnötige Fehlauslösungen bei moderaten Einschaltstromspitzen.
Für sehr hohe Einschaltströme kann Charakteristik D geeigneter sein.
Unterschied zwischen 3-polig, 3P+N und 4-polig
3-polig:
Schützt und schaltet ausschließlich die drei Außenleiter.
3P+N:
Schützt drei Außenleiter, schaltet den Neutralleiter mit (nicht überlastgeschützt).
4-polig:
Schützt alle vier Leiter – inklusive Neutralleiter – vollständig.
Die 4-polige Ausführung wird eingesetzt, wenn auch der Neutralleiter aktiv geschützt werden soll oder dies normativ erforderlich ist.
Verfügbare Stromstärken bei 4-polig Charakteristik C
Die richtige Stromstärke richtet sich nach:
-
Leistungsaufnahme der Anlage
-
Leitungsdimensionierung
-
Absicherungskonzept
Typische Varianten:
-
C16
-
C20
-
C25
-
C32
-
C40
In gewerblichen Installationen sind häufig C20 und C25 verbreitet.
Technische Eigenschaften
4-polige Leitungsschutzschalter Charakteristik C verfügen in der Regel über:
-
thermisch-magnetische Auslösung
-
Auslösekennlinie 5–10 × Nennstrom
-
vollständige 4-polige Abschaltung
-
Montage auf DIN-Hutschiene
-
Normkonformität nach DIN EN 60898-1
Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Häufige Fragen zu 4-poligen Leitungsschutzschaltern Charakteristik C
Wann ist ein 4-poliger Leitungsschutzschalter erforderlich?
Wenn auch der Neutralleiter aktiv geschützt werden muss oder dies durch Installationsvorschriften vorgegeben ist.
Was ist der Unterschied zu 3P+N?
Beim 4-poligen Leitungsschutzschalter ist der Neutralleiter ebenfalls geschützt, nicht nur mitgeschaltet.
Für welche Anlagen ist Charakteristik C geeignet?
Für gewerbliche und industrielle Anlagen mit mittleren Einschaltströmen.
