1-polige Leitungsschutzschalter Charakteristik D
1-polige Leitungsschutzschalter mit Charakteristik D sind für Stromkreise mit hohen Einschaltströmen ausgelegt. Sie lösen erst beim 10- bis 20-fachen des Bemessungsstroms aus und eignen sich insbesondere für industrielle Anwendungen mit stark induktiven Lasten.
In dieser Kategorie finden Sie 1-polige Siemens Leitungsschutzschalter der Charakteristik D in verschiedenen Stromstärken.
Siemens Leitungsschutzschalter 1-polig D0,5A 15kA – 5SY4105-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 0,5A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4105-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 0,5A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D0,3A 15kA – 5SY4114-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 0,3A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4114-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 0,3A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D1,6A 15kA – 5SY4115-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 1A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4115-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 1A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D16A 15kA – 5SY4116-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 16A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4116-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 16A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D63A 15kA – 5SY4163-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 63A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4163-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 63A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D25A 15kA – 5SY4125-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 25A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4125-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 25A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

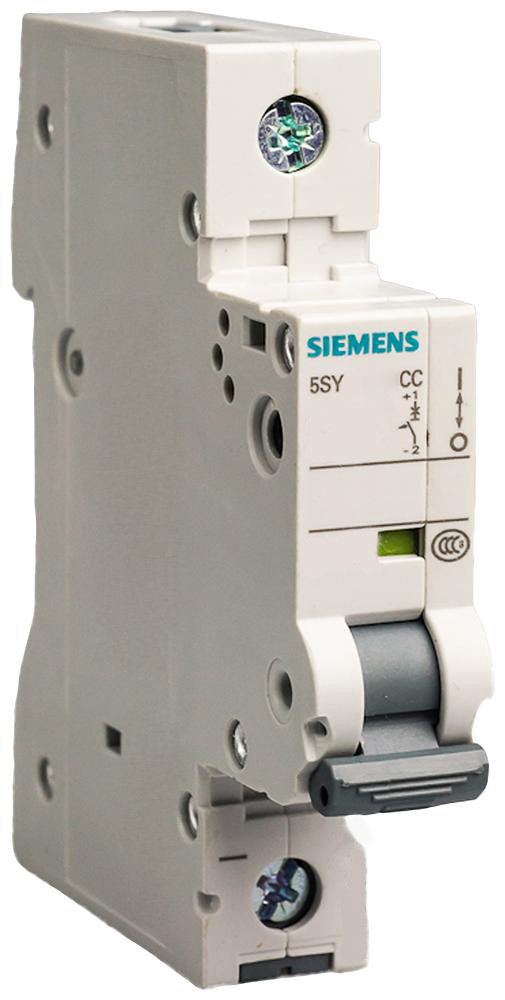

Siemens Leitungsschutzschalter 1-polig D32A 15kA – 5SY4132-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 32A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4132-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 32A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D40A 15kA – 5SY4140-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 40A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4140-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 40A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D50A 15kA – 5SY4150-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 50A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4150-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 50A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D3A 15kA – 5SY4103-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 3A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4103-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 3A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D8A 15kA – 5SY4108-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 8A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4108-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 8A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D20A 15kA – 5SY4120-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 20A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4120-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 20A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D1A 15kA – 5SY4101-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 1A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4101-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 1A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D6A 15kA – 5SY4106-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 6A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4106-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 6A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D13A 15kA – 5SY4113-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 13A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4113-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 13A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D10A 15kA – 5SY4110-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 10A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4110-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 10A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D4A 15kA – 5SY4104-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 4A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4104-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 4A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig D2A 15kA – 5SY4102-8
Polzahl: 1-polig Auslösecharakteristik: D Nennstrom: 2A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4102-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik D, 2A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Warum Charakteristik D bei 1-poliger Ausführung?
Charakteristik D ist speziell für Anwendungen mit sehr hohen Einschaltstromspitzen konzipiert.
Die magnetische Auslösung erfolgt erst beim:
10–20 × Nennstrom
Das bedeutet:
-
weniger Fehlauslösungen
-
sichere Inbetriebnahme großer Motoren
-
zuverlässiger Schutz bei Kurzschluss
Für geringere Einschaltströme ist Charakteristik C ausreichend.
Unterschied zwischen Charakteristik C und D bei 1-poligen LS-Schaltern
| Merkmal | Charakteristik C | Charakteristik D |
| Auslösung | 5-10 x In | 10-20 x In |
| Einsatz | Gewerbe | Industrie |
| Einschaltstrom | mittel | sehr hoch |
Charakteristik D wird gewählt, wenn Charakteristik C zu Fehlauslösungen führen würde.
Verfügbare Stromstärken bei 1-polig Charakteristik D
Je nach Leistungsaufnahme des Verbrauchers stehen verschiedene Stromstärken zur Verfügung.
Typische Varianten sind:
-
D16
-
D20
-
D25
-
D32
-
D40
-
D50
-
D63
Besonders im industriellen Umfeld sind D20 bis D32 häufig anzutreffen.
Typische industrielle Anwendungen
1-polige Leitungsschutzschalter Charakteristik D werden häufig verwendet bei:
-
Einzelmaschinen
-
Werkstattinstallationen
-
industriellen Steuerungen
-
Kompressoren
-
Fördertechnik
-
Anlagen mit stark induktiven Lasten
Sie sind besonders dort sinnvoll, wo nur ein einzelner Stromkreis mit hoher Belastung abgesichert werden muss.
Technische Merkmale und Normen
1-polige LS-Schalter Charakteristik D verfügen typischerweise über:
-
thermisch-magnetische Auslösung
-
hohe Kurzschlussfestigkeit
-
Hutschienenmontage
-
Normkonformität nach DIN EN 60898-1
-
kompakte Bauform für Verteileranlagen
Die Installation darf ausschließlich durch eine Elektrofachkraft erfolgen.
Häufige Fragen zu 1-poligen Leitungsschutzschaltern Charakteristik D
Wann sollte ich D statt C wählen?
Wenn beim Einschalten hohe Stromspitzen auftreten und C-Automaten wiederholt auslösen.
Ist Charakteristik D für Haushalte geeignet?
In der Regel nicht. Für Wohngebäude wird meist Charakteristik B oder C verwendet.
Welche Stromstärke ist die gängigste?
Im industriellen Bereich sind häufig D20, D25 und D32 verbreitet.
