1P+N Leitungsschutzschalter Charakteristik C

1P+N Leitungsschutzschalter mit Charakteristik C schützen einphasige Stromkreise und schalten zusätzlich zum Außenleiter auch den Neutralleiter mit ab. Sie lösen beim 5- bis 10-fachen des Bemessungsstroms aus und eignen sich besonders für gewerbliche Anwendungen mit erhöhten Einschaltströmen.

In dieser Kategorie finden Sie 1P+N Siemens Leitungsschutzschalter der Charakteristik C in verschiedenen Stromstärken.

Siemens Leitungsschutzschalter 1+N-polig C10A 15kA – 5SY4510-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 10A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4510-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 10A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

21,41 €

Siemens Leitungsschutzschalter 1+N-polig C32A 15kA – 5SY4532-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 32A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4532-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 32A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

24,10 €

Siemens Leitungsschutzschalter 1+N-polig C40A 15kA – 5SY4540-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 40A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4540-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 40A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

28,55 €

Siemens Leitungsschutzschalter 1+N-polig C13A 10kA – 5SY4513-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 13A Spannung: 230/400V Abschaltvermögen: 10kA Der Siemens Leitungsschutzschalter 5SY4513-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 13A bei 230/400V und 10kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

7,14 €

Siemens Leitungsschutzschalter 1+N-polig C4A 15kA – 5SY4504-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 4A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4504-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 4A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

21,41 €

Siemens Leitungsschutzschalter 1+N-polig C0,3A 15kA – 5SY4514-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 0,3A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4514-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 0,3A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

21,41 €

Siemens Leitungsschutzschalter 1+N-polig C20A 15kA – 5SY4520-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 20A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4520-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 20A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

21,41 €

Siemens Leitungsschutzschalter 1+N-polig C25A 15kA – 5SY4525-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4525-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 25A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

22,12 €

Siemens Leitungsschutzschalter 1+N-polig C8A 15kA – 5SY4508-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 8A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4508-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 8A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

24,98 €

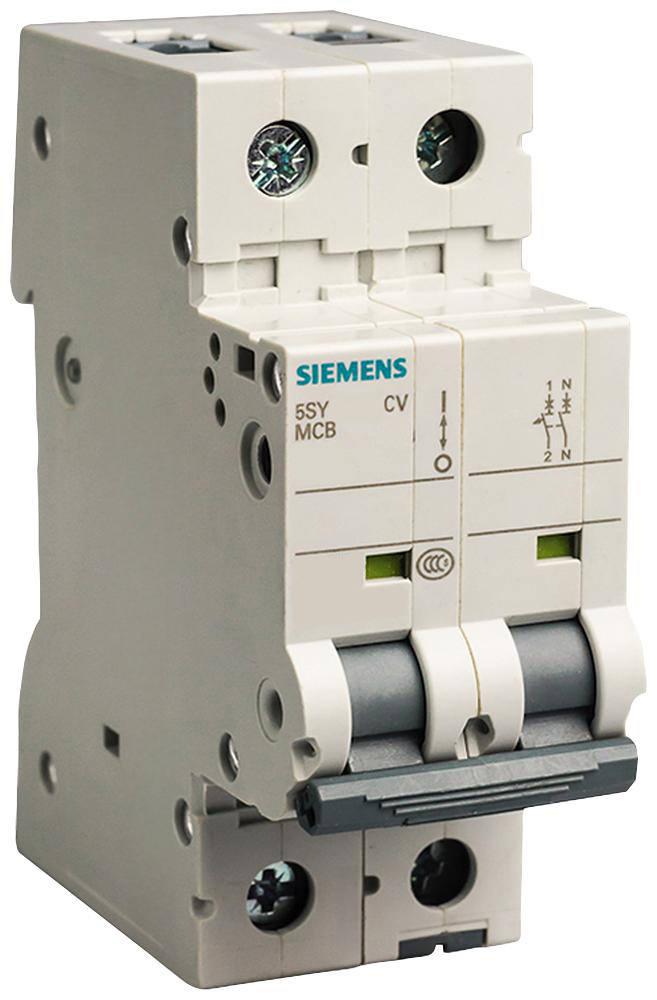

Siemens Leitungsschutzschalter 1+N-polig C1,6A 15kA – 5SY4515-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 1A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4515-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 1A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

24,98 €

Siemens Leitungsschutzschalter 1+N-polig C16A 15kA – 5SY4516-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 16A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4516-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 16A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

21,41 €

Siemens Leitungsschutzschalter 1+N-polig C3A 15kA – 5SY4503-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 3A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4503-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 3A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

23,55 €

Siemens Leitungsschutzschalter 1+N-polig C63A 15kA – 5SY4563-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 63A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4563-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 63A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

53,53 €

Siemens Leitungsschutzschalter 1+N-polig C0,5A 15kA – 5SY4505-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 0,5A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4505-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 0,5A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

24,98 €

Siemens Leitungsschutzschalter 1+N-polig C50A 15kA – 5SY4550-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 50A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4550-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 50A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

46,39 €

Siemens Leitungsschutzschalter 1+N-polig C6A 15kA – 5SY4506-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 6A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4506-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 6A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

24,98 €

Siemens Leitungsschutzschalter 1+N-polig C13A 15kA – 5SY4513-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 13A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4513-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 13A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

21,41 €

Siemens Leitungsschutzschalter 1+N-polig C2A 15kA – 5SY4502-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 2A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4502-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 2A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

21,41 €

Siemens Leitungsschutzschalter 1+N-polig C1A 15kA – 5SY4501-7

Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 1A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4501-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 1A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

24,98 €

Was bedeutet 1P+N bei einem Leitungsschutzschalter?

Die Bezeichnung 1P+N steht für:

1 geschützter Außenleiter (Phase)
1 mitgeschalteter Neutralleiter

Der Neutralleiter wird nicht separat überlastgeschützt, aber im Fehlerfall gemeinsam mit dem Außenleiter abgeschaltet.

Das erhöht die Sicherheit in bestimmten Installationsarten, insbesondere wenn eine vollständige Trennung des Stromkreises erforderlich ist.

Wann wird ein 1P+N Leitungsschutzschalter Charakteristik C eingesetzt?

1P+N Leitungsschutzschalter mit Charakteristik C kommen zum Einsatz bei:

einphasigen Stromkreisen mit erhöhten Einschaltströmen
gewerblichen Installationen
Anlagen mit empfindlichen elektronischen Verbrauchern
Stromkreisen, bei denen eine vollständige Abschaltung gewünscht ist

Durch die Charakteristik C werden kurzzeitige Stromspitzen besser toleriert als bei Charakteristik B.

Unterschied zwischen 1-polig und 1P+N

Ein 1-poliger Leitungsschutzschalter schützt ausschließlich den Außenleiter.

Ein 1P+N Leitungsschutzschalter schaltet zusätzlich den Neutralleiter mit ab.

Der Unterschied liegt also nicht in der Auslösecharakteristik, sondern in der Art der Abschaltung des Stromkreises.

Typischer Einsatz:

1-polig → Standard-Einphasenstromkreis
1P+N → erhöhte Sicherheitsanforderungen oder spezielle Installationsnormen

Verfügbare Stromstärken bei 1P+N Charakteristik C

Je nach Installation stehen unterschiedliche Bemessungsströme zur Verfügung.

Typische Varianten sind:

C10
C13
C16
C20
C25
C32

Die Wahl der richtigen Stromstärke erfolgt anhand der Leitungsdimensionierung und der angeschlossenen Verbraucher.

Warum Charakteristik C bei 1P+N?

Charakteristik C ist besonders geeignet für Stromkreise mit:

Transformatoren
elektronischen Vorschaltgeräten
kleineren Motoren
gewerblichen Verbrauchern

Sie reduziert Fehlauslösungen bei Einschaltstromspitzen und sorgt gleichzeitig für normgerechten Leitungsschutz.

Technische Eigenschaften

1P+N Leitungsschutzschalter Charakteristik C verfügen typischerweise über:

thermisch-magnetische Auslösung
definierte Kennlinie (5–10 × In)
Hutschienenmontage
Normkonformität nach DIN EN 60898-1
gemeinsames Abschalten von Phase und Neutralleiter

Die Installation darf ausschließlich durch eine Elektrofachkraft erfolgen.

Häufige Fragen zu 1P+N Leitungsschutzschaltern Charakteristik C

Wann ist 1P+N erforderlich?

1P+N wird verwendet, wenn der Neutralleiter gemeinsam mit der Phase abgeschaltet werden soll, beispielsweise aus sicherheitstechnischen Gründen oder gemäß Installationsvorgaben.

Ist 1P+N besser als 1-polig?

Nicht grundsätzlich. Es handelt sich um unterschiedliche Ausführungen für unterschiedliche Anforderungen. Die Wahl hängt von der Netzform und der jeweiligen Installation ab.
