3P+N Leitungsschutzschalter Charakteristik C

3P+N Leitungsschutzschalter mit Charakteristik C werden in Drehstromanlagen eingesetzt, bei denen zusätzlich zum Schutz der drei Außenleiter auch der Neutralleiter mit abgeschaltet werden soll. Sie lösen beim 5- bis 10-fachen des Bemessungsstroms aus und eignen sich für gewerbliche Installationen mit moderaten Einschaltströmen.

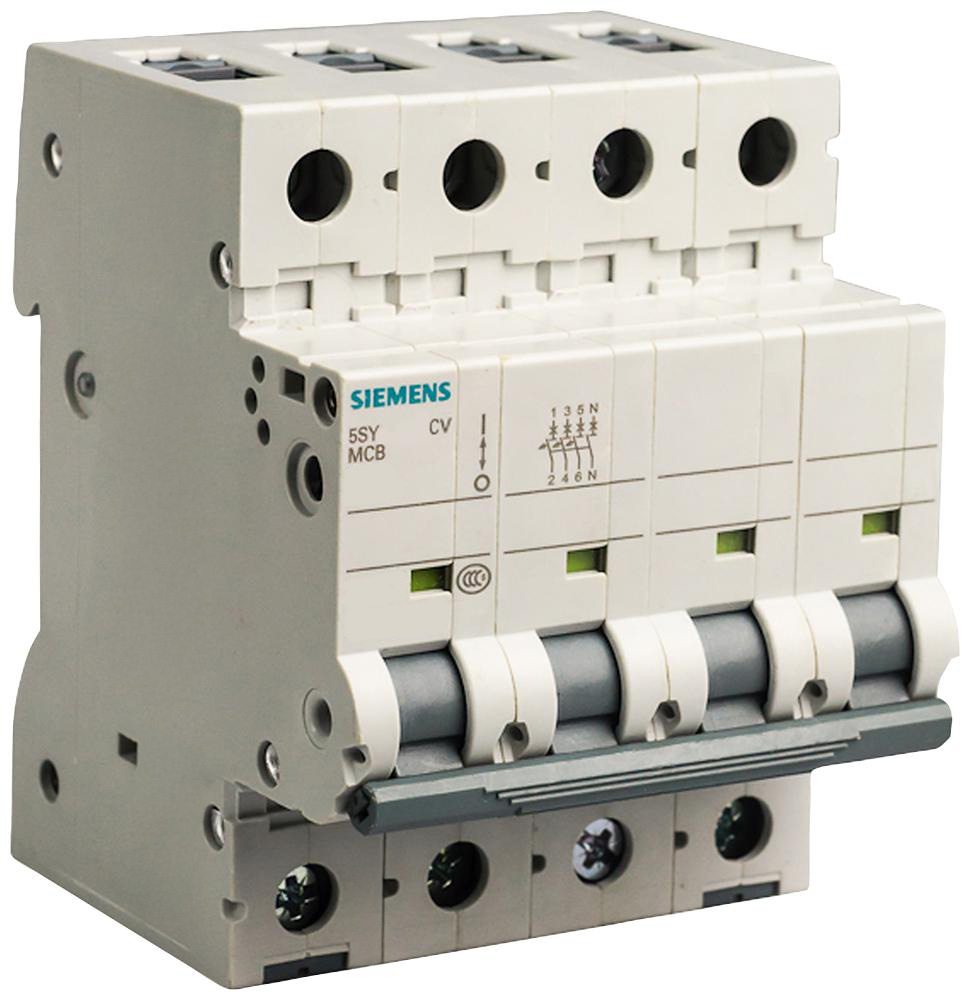

In dieser Kategorie finden Sie 3P+N Siemens Leitungsschutzschalter der Charakteristik C in verschiedenen Stromstärken.

Was bedeutet 3P+N bei einem Leitungsschutzschalter?

Die Bezeichnung 3P+N steht für:

• 3 geschützte Außenleiter (Phasen)

• 1 mitgeschalteter Neutralleiter

Der Neutralleiter wird nicht separat überlastgeschützt, jedoch im Fehlerfall gemeinsam mit den drei Phasen abgeschaltet.

Dies sorgt für eine vollständige Trennung des Stromkreises und kann in bestimmten Installationsarten sicherheitstechnisch erforderlich sein.

Wann wird ein 3P+N Leitungsschutzschalter Charakteristik C eingesetzt?

3P+N Leitungsschutzschalter mit Charakteristik C kommen typischerweise zum Einsatz bei:

• gewerblichen Drehstromanlagen

• Verteileranlagen mit Neutralleiterführung

• Anlagen mit gemischten Lasten

• technischen Systemen mit elektronischen Komponenten

• Installationen mit erhöhten Sicherheitsanforderungen

Durch die Charakteristik C werden moderate Einschaltstromspitzen toleriert, ohne dass es zu unnötigen Abschaltungen kommt.

Unterschied zwischen 3-polig und 3P+N

Ein 3-poliger Leitungsschutzschalter schützt und schaltet ausschließlich die drei Außenleiter.

Ein 3P+N Leitungsschutzschalter schaltet zusätzlich den Neutralleiter mit ab.

Die Wahl hängt von der jeweiligen Netzform und den Installationsvorschriften ab. In Anlagen, in denen der Neutralleiter mit abgeschaltet werden muss oder soll, ist die 3P+N-Ausführung erforderlich.

Warum Charakteristik C bei 3P+N?

Charakteristik C ist ideal für Drehstromanlagen mit:

• kleineren bis mittleren Motoren

• Pumpensystemen

• Klimaanlagen

• gewerblichen Maschinen

• Anlagen mit moderaten induktiven Lasten

Sie bietet eine ausgewogene Balance zwischen Betriebssicherheit und Schutzfunktion.

Für sehr hohe Anlaufströme, etwa bei großen Industrieanlagen, kann Charakteristik D die geeignetere Wahl sein.

Verfügbare Stromstärken bei 3P+N Charakteristik C

Je nach Leistungsbedarf und Leitungsdimensionierung stehen unterschiedliche Bemessungsströme zur Verfügung.

Typische Varianten sind:

• C16

• C20

• C25

• C32

• C40

In gewerblichen Verteileranlagen sind insbesondere C20 und C25 häufig anzutreffen.

Technische Eigenschaften

3P+N Leitungsschutzschalter Charakteristik C verfügen typischerweise über:

• thermisch-magnetische Auslösung

• Auslösekennlinie 5–10 × In

• gleichzeitiges Abschalten aller aktiven Leiter

• Montage auf DIN-Hutschiene

• Normkonformität nach DIN EN 60898-1

Die Installation darf ausschließlich durch qualifizierte Elektrofachkräfte erfolgen.

Häufige Fragen zu 3P+N Leitungsschutzschaltern Charakteristik C

Wann ist 3P+N erforderlich?

3P+N wird verwendet, wenn der Neutralleiter gemeinsam mit den Außenleitern abgeschaltet werden soll, beispielsweise bei bestimmten Netzformen oder aus sicherheitstechnischen Gründen.

Ist 3P+N sicherer als 3-polig?

Nicht grundsätzlich. Es handelt sich um unterschiedliche Ausführungen für unterschiedliche Anforderungen. Die Auswahl richtet sich nach der jeweiligen Installation.

Welche Stromstärke wird am häufigsten eingesetzt?

In gewerblichen Anwendungen sind häufig C20 oder C25 verbreitet. Die konkrete Auswahl hängt von der angeschlossenen Anlage ab.
