1P+N Leitungsschutzschalter Charakteristik D
1P+N Leitungsschutzschalter mit Charakteristik D schützen einen Außenleiter und schalten zusätzlich den Neutralleiter mit ab. Sie sind für Stromkreise mit sehr hohen Einschaltströmen ausgelegt und lösen beim 10- bis 20-fachen des Bemessungsstroms aus.
Diese Ausführung wird insbesondere in industriellen Installationen eingesetzt, bei denen neben hoher Einschaltstromtoleranz auch eine vollständige Leiterabschaltung erforderlich ist.
In dieser Kategorie finden Sie 1P+N Siemens Leitungsschutzschalter der Charakteristik D in verschiedenen Stromstärken.
Siemens Leitungsschutzschalter 1+N-polig D16A 15kA – 5SY4516-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 16A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4516-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 16A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D20A 15kA – 5SY4520-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 20A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4520-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 20A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D2A 15kA – 5SY4502-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 2A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4502-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 2A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D4A 15kA – 5SY4504-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 4A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4504-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 4A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D6A 15kA – 5SY4506-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 6A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4506-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 6A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D13A 15kA – 5SY4513-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 13A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4513-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 13A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D50A 15kA – 5SY4550-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 50A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4550-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 50A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D3A 15kA – 5SY4503-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 3A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4503-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 3A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D8A 15kA – 5SY4508-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 8A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4508-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 8A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D25A 15kA – 5SY4525-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 25A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4525-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 25A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D40A 15kA – 5SY4540-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 40A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4540-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 40A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D10A 15kA – 5SY4510-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 10A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4510-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 10A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D32A 15kA – 5SY4532-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 32A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4532-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 32A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

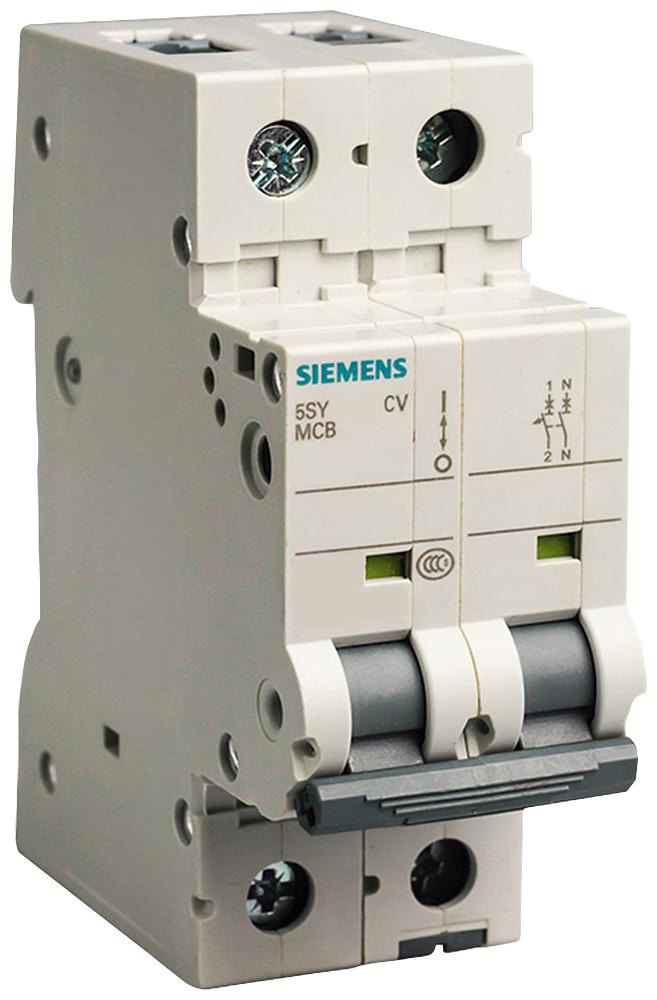

Siemens Leitungsschutzschalter 1+N-polig D63A 15kA – 5SY4563-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 63A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4563-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 63A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D1A 15kA – 5SY4501-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 1A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4501-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 1A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D0,5A 15kA – 5SY4505-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 0,5A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4505-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 0,5A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D0,3A 15kA – 5SY4514-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 0,3A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4514-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 0,3A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig D1,6A 15kA – 5SY4515-8
Polzahl: 1+N-polig Auslösecharakteristik: D Nennstrom: 1A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4515-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik D, 1A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Wann wird 1P+N Charakteristik D eingesetzt?
Typische Anwendungsbereiche sind:
-
industrielle Einzelstromkreise
-
Anlagen mit hohen Einschaltströmen
-
Transformatoren
-
leistungsstarke Magnetspulen
-
Schweißgeräte
-
Maschinen mit Neutralleiterführung
Sie werden eingesetzt, wenn:
-
hohe Einschaltstromspitzen auftreten
-
gleichzeitig eine vollständige Abschaltung erforderlich ist
Warum Charakteristik D bei 1P+N?
Charakteristik D ist ausgelegt für:
-
stark induktive Lasten
-
hohe Anlaufströme
-
industrielle Verbraucher
Die magnetische Auslösung erfolgt bei:
10–20 × Nennstrom
Das verhindert Fehlauslösungen beim Start leistungsstarker Geräte.
Verfügbare Stromstärken bei 1P+N Charakteristik D
Je nach Auslegung der Anlage sind folgende Stromstärken typisch:
-
D16
-
D20
-
D25
-
D32
-
D40
-
D50
-
D63
Im industriellen Bereich werden häufig D20 bis D32 eingesetzt.
Unterschied zwischen 1-polig und 1P+N
1-polig:
-
schützt einen Außenleiter
-
Neutralleiter bleibt ungeschaltet
1P+N:
-
schützt einen Außenleiter
-
schaltet Neutralleiter mit
-
sorgt für vollständige Trennung
Die Auswahl hängt von der Netzform und den Installationsvorschriften ab.
Technische Eigenschaften
1P+N Leitungsschutzschalter Charakteristik D verfügen typischerweise über:
-
thermisch-magnetische Auslösung
-
hohe Kurzschlussfestigkeit
-
10–20 × In Auslösecharakteristik
-
Hutschienenmontage
-
Normkonformität nach DIN EN 60898-1
Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Häufige Fragen zu 1P+N Charakteristik D
Wann ist 1P+N erforderlich?
Wenn der Neutralleiter gemeinsam mit der Phase abgeschaltet werden soll, beispielsweise bei bestimmten Netzformen oder Sicherheitsanforderungen.
Ist 1P+N sicherer als 1-polig?
Nicht grundsätzlich – es erfüllt lediglich andere Installationsanforderungen.
Für welche Anwendungen ist Charakteristik D geeignet?
Für Verbraucher mit sehr hohen Einschaltströmen im industriellen Umfeld.
