Leitungsschutzschalter Charakteristik C
Leitungsschutzschalter mit Charakteristik C – im Alltag auch Sicherungsautomat Charakteristik C genannt – werden eingesetzt, um Stromkreise mit erhöhten Einschaltströmen zuverlässig vor Überlast und Kurzschluss zu schützen. Sie sind besonders geeignet für technische, gewerbliche und industrielle Anwendungen, in denen Verbraucher wie Motoren oder Maschinen betrieben werden.
In unserem Sortiment finden Sie ausschließlich Leitungsschutzschalter von Siemens, die für präzises Auslöseverhalten und hohe Betriebssicherheit stehen.

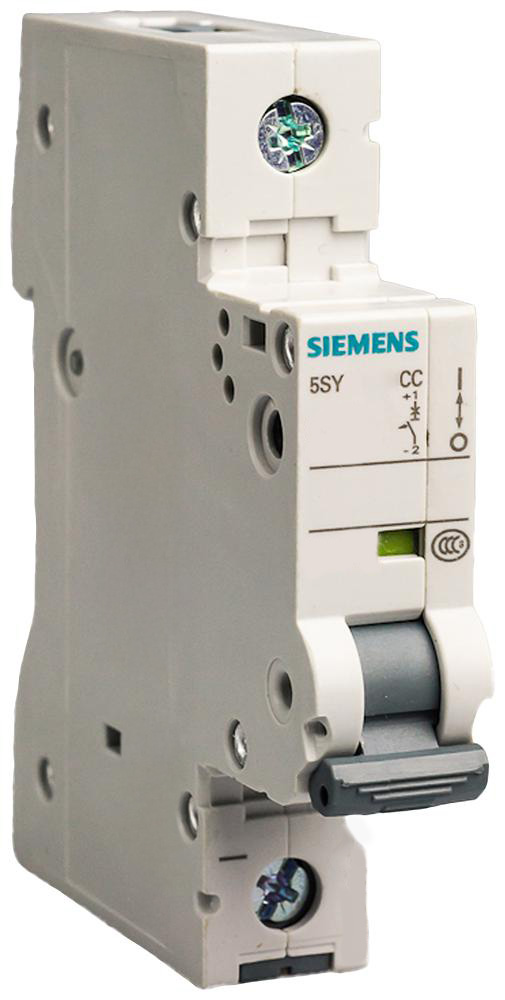

Siemens Leitungsschutzschalter 1-polig C13A 15kA – 5SY4113-7
Polzahl: 1-polig Auslösecharakteristik: C Nennstrom: 13A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4113-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik C, 13A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

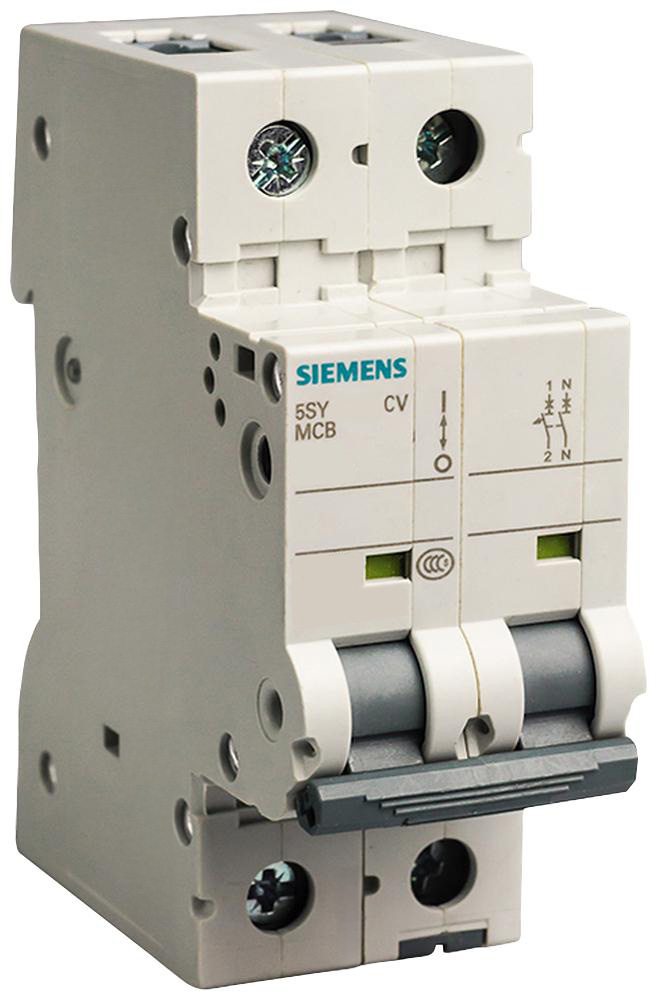

Siemens Leitungsschutzschalter 2-polig C40A 15kA – 5SY4240-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4240-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C25A 15kA – 5SY4225-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4225-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

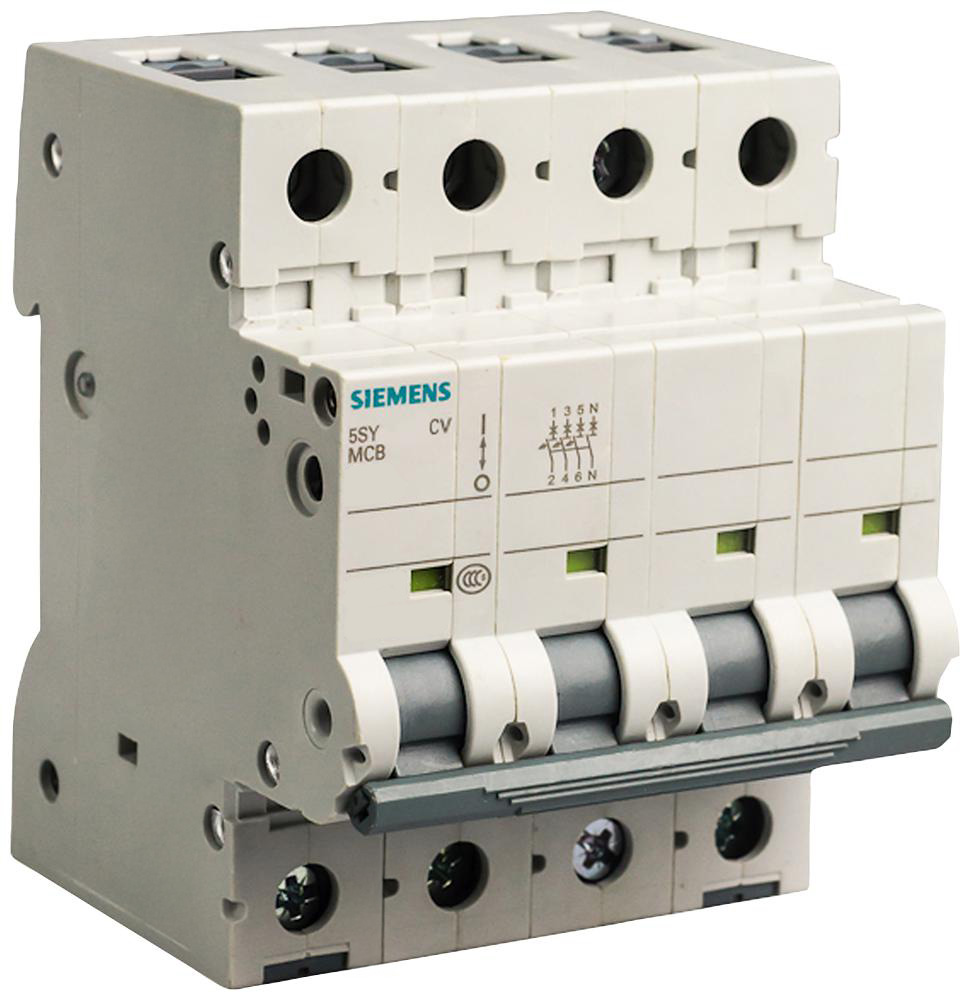

Siemens Leitungsschutzschalter 4-polig C32A 15kA – 5SY4432-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 32A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4432-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 32A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C25A 15kA – 5SY4425-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4425-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig C16A 10kA – 5SY4316-7
Polzahl: 3-polig Auslösecharakteristik: C Nennstrom: 16A Spannung: 400V Abschaltvermögen: 10kA Der Siemens Leitungsschutzschalter 5SY4316-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik C, 16A bei 400V und 10kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig C20A 15kA – 5SY4120-7
Polzahl: 1-polig Auslösecharakteristik: C Nennstrom: 20A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4120-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik C, 20A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig C10A 15kA – 5SY4510-7
Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 10A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4510-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 10A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C63A 15kA – 5SY4263-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4263-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig C32A 15kA – 5SY4532-7
Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 32A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4532-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 32A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig C40A 15kA – 5SY4540-7
Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 40A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4540-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 40A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig C0,3A 15kA – 5SY4114-7
Polzahl: 1-polig Auslösecharakteristik: C Nennstrom: 0,3A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4114-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik C, 0,3A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig C50A 15kA – 5SY4150-7
Polzahl: 1-polig Auslösecharakteristik: C Nennstrom: 50A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4150-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik C, 50A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig C4A 15kA – 5SY4304-7
Polzahl: 3-polig Auslösecharakteristik: C Nennstrom: 4A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4304-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik C, 4A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig C0,5A 15kA – 5SY4305-7
Polzahl: 3-polig Auslösecharakteristik: C Nennstrom: 0,5A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4305-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik C, 0,5A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C3A 15kA – 5SY4403-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 3A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4403-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 3A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig C13A 10kA – 5SY4513-7
Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 13A Spannung: 230/400V Abschaltvermögen: 10kA Der Siemens Leitungsschutzschalter 5SY4513-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 13A bei 230/400V und 10kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N C0,5A 15kA – 5SY4605-7
Polzahl: 3P+N Auslösecharakteristik: C Nennstrom: 0,5A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4605-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik C, 0,5A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N C10A 15kA – 5SY4610-7
Polzahl: 3P+N Auslösecharakteristik: C Nennstrom: 10A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4610-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik C, 10A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N C50A 15kA – 5SY4650-7
Polzahl: 3P+N Auslösecharakteristik: C Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4650-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik C, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig C13A 10kA – 5SY4113-7
Polzahl: 1-polig Auslösecharakteristik: C Nennstrom: 13A Spannung: 230/400V Abschaltvermögen: 10kA Der Siemens Leitungsschutzschalter 5SY4113-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik C, 13A bei 230/400V und 10kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C50A 15kA – 5SY4250-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4250-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1+N-polig C4A 15kA – 5SY4504-7
Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 4A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4504-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 4A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 1-polig C0,5A 15kA – 5SY4105-7
Polzahl: 1-polig Auslösecharakteristik: C Nennstrom: 0,5A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4105-7 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik C, 0,5A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Was bedeutet die Charakteristik C?
Die Auslösecharakteristik C beschreibt das magnetische Auslöseverhalten eines Leitungsschutzschalters. Geräte mit Charakteristik C lösen bei dem 5- bis 10-fachen des Bemessungsstroms aus.
Das bedeutet:
-
höhere Toleranz gegenüber kurzzeitigen Einschaltströmen
-
weniger Fehlauslösungen bei Motoren oder induktiven Verbrauchern
-
optimal für gewerbliche und technisch anspruchsvollere Installationen
Im Vergleich zur Charakteristik B sind C-Schalter robuster gegenüber Einschaltstromspitzen.
Typische Einsatzbereiche von LS-Schaltern mit Charakteristik C
Leitungsschutzschalter mit C-Charakteristik werden häufig eingesetzt bei:
gewerbliche Installationen
-
Werkstätten
-
Klimaanlagen
-
kleine Elektromotoren
-
Pumpen
-
Beleuchtungsanlagen mit Vorschaltgeräten
-
EDV- und Servertechnik
Charakteristik C wird häufig dann gewählt, wenn höhere Einschaltströme auftreten, aber kein industrielles Hochleistungsniveau wie bei Charakteristik D erforderlich ist.
Verfügbare Polausführungen bei Charakteristik C
Unsere Siemens Leitungsschutzschalter Charakteristik C sind erhältlich als:
-
1-polige Leitungsschutzschalter
-
1P+N Leitungsschutzschalter
-
2-polige Leitungsschutzschalter
-
3-polige Leitungsschutzschalter
-
3P+N Leitungsschutzschalter
-
4-polige Leitungsschutzschalter
Die Auswahl der Polzahl richtet sich nach dem jeweiligen Stromkreis und der Art der Installation.
Unterschied zwischen Charakteristik B, C und D
Leitungsschutzschalter unterscheiden sich in ihrem magnetischen Auslöseverhalten. Die Charakteristik beschreibt, bei welchem Vielfachen des Bemessungsstroms der Schalter im Kurzschlussfall sofort auslöst.
Charakteristik B löst beim 3- bis 5-fachen des Nennstroms aus. Sie wird überwiegend in Wohngebäuden eingesetzt, wo geringe Einschaltströme auftreten, beispielsweise bei Beleuchtung oder Steckdosenstromkreisen.
Charakteristik C löst beim 5- bis 10-fachen des Nennstroms aus. Sie ist ideal für gewerbliche Installationen oder Stromkreise mit moderaten Einschaltströmen, etwa bei kleinen Motoren, Klimageräten oder technischen Anlagen.
Charakteristik D reagiert erst beim 10- bis 20-fachen des Nennstroms. Diese Variante wird hauptsächlich in industriellen Anwendungen mit hohen Einschaltströmen eingesetzt, etwa bei großen Motoren oder Transformatoren.
Kurz zusammengefasst:
| Charakteristik | Auslösung | Typische Anwendung |
| B | 3-5 x Nennstrom | Wohnbereich |
| C | 5-10 x Nennstrom | Gewerbe |
| D | 10-20 x Nennstrom | Industrie |
Häufig gewählte Stromstärken bei Charakteristik C
Besonders gefragt sind:
-
C13
-
C16
-
C20
-
C25
Die Wahl der Stromstärke erfolgt entsprechend der angeschlossenen Last und der Leitungsdimensionierung.
Normen & technische Hinweise
Leitungsschutzschalter der Charakteristik C entsprechen in der Regel:
-
DIN EN 60898-1
-
IEC 60898
Wichtige technische Merkmale:
-
Bemessungsspannung
-
Kurzschlussausschaltvermögen
-
Einbau auf Hutschiene
-
thermisch-magnetische Auslösung
Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Häufige Fragen zu Charakteristik C?
Wann verwendet man Charakteristik C statt B?
Charakteristik C wird eingesetzt, wenn höhere Einschaltströme auftreten, beispielsweise bei Motoren oder gewerblichen Verbrauchern. Im reinen Wohnbereich wird häufig Charakteristik B verwendet.
Ist Charakteristik C für Motoren geeignet?
Ja, für kleinere Motoren oder technische Anlagen mit moderaten Einschaltströmen ist Charakteristik C häufig die passende Lösung. Für sehr hohe Anlaufströme kann Charakteristik D erforderlich sein.
Kann Charakteristik C im Wohnbereich eingesetzt werden?
Grundsätzlich ja. Allerdings wird in Wohngebäuden meist Charakteristik B bevorzugt, sofern keine erhöhten Einschaltströme auftreten.
Ist ein Sicherungsautomat Charakteristik C dasselbe wie ein Leitungsschutzschalter Charakteristik C?
Ja, beide Begriffe bezeichnen dasselbe Bauteil. Sicherungsautomat ist die umgangssprachliche Bezeichnung, Leitungsschutzschalter der technische Fachbegriff nach DIN EN 60898-1.
