3-polige Leitungsschutzschalter Charakteristik D
3-polige Leitungsschutzschalter mit Charakteristik D sind speziell für Drehstromanlagen mit sehr hohen Einschaltströmen ausgelegt. Sie lösen beim 10- bis 20-fachen des Bemessungsstroms aus und eignen sich insbesondere für industrielle Maschinen, leistungsstarke Motoren und Anlagen mit stark induktiven Lasten.
In dieser Kategorie finden Sie 3-polige Siemens Leitungsschutzschalter der Charakteristik D in verschiedenen Stromstärken für professionelle Industrieanwendungen.
Siemens Leitungsschutzschalter 3-polig D10A 15kA – 5SY4310-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 10A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4310-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 10A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D1A 15kA – 5SY4301-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 1A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4301-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 1A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D13A 15kA – 5SY4313-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 13A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4313-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 13A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D1,6A 15kA – 5SY4315-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 1A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4315-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 1A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D0,5A 15kA – 5SY4305-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 0,5A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4305-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 0,5A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D8A 15kA – 5SY4308-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 8A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4308-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 8A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D3A 15kA – 5SY4303-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 3A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4303-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 3A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

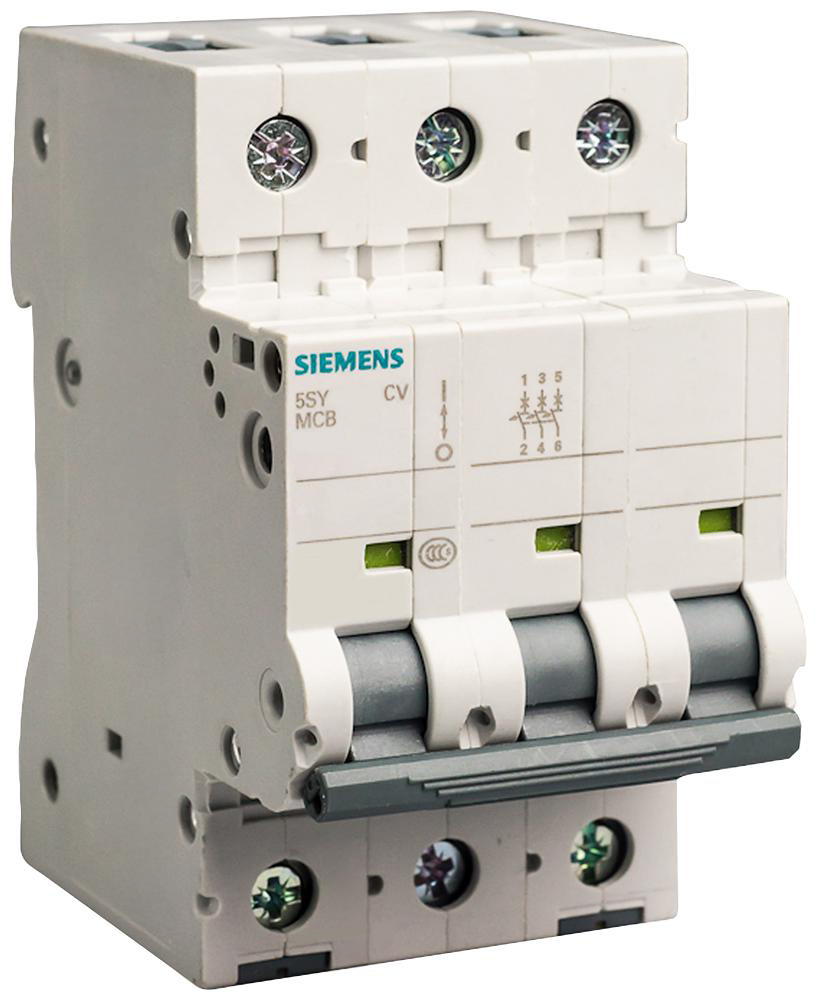

Siemens Leitungsschutzschalter 3-polig D2A 15kA – 5SY4302-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 2A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4302-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 2A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D6A 15kA – 5SY4306-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 6A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4306-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 6A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D16A 15kA – 5SY4316-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 16A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4316-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 16A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D40A 15kA – 5SY4340-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4340-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D4A 15kA – 5SY4304-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 4A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4304-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 4A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D50A 15kA – 5SY4350-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4350-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D25A 15kA – 5SY4325-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4325-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D63A 15kA – 5SY4363-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4363-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D0,3A 15kA – 5SY4314-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 0,3A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4314-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 0,3A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D32A 15kA – 5SY4332-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 32A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4332-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 32A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D20A 15kA – 5SY4320-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 20A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4320-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 20A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Wann wird ein 3-poliger Leitungsschutzschalter Charakteristik D eingesetzt?
3-polige LS-Schalter Charakteristik D werden in Drehstromanlagen eingesetzt, wenn:
-
sehr hohe Anlaufströme auftreten
-
leistungsstarke Elektromotoren betrieben werden
-
Transformatoren abgesichert werden müssen
-
industrielle Maschinen zuverlässig starten sollen
-
Fehlauslösungen bei Charakteristik C vermieden werden sollen
Sie schützen alle drei Außenleiter gleichzeitig und gewährleisten eine sichere Abschaltung im Fehlerfall.
Warum Charakteristik D bei Drehstrom-Motoren?
Drehstrommotoren erzeugen beim Einschalten häufig sehr hohe Stromspitzen.
Charakteristik D:
-
löst erst bei 10–20 × In magnetisch aus
-
toleriert hohe Einschaltstromspitzen
-
verhindert unnötige Abschaltungen
-
bietet dennoch zuverlässigen Kurzschlussschutz
In vielen industriellen Anwendungen ist Charakteristik D daher die bevorzugte Wahl.
Typische industrielle Einsatzbereiche
3-polige Leitungsschutzschalter Charakteristik D kommen häufig zum Einsatz bei:
-
Produktionsmaschinen
-
Förderanlagen
-
Kompressoren
-
Hydrauliksystemen
-
Kühl- und Klimaanlagen
-
Pumpensystemen
-
Transformatoren
-
Werkstattinstallationen
Sie sind besonders geeignet für Anlagen mit hoher Leistungsaufnahme.
Verfügbare Stromstärken bei 3-polig Charakteristik D
Je nach Leistungsanforderung stehen verschiedene Bemessungsströme zur Verfügung.
Typische Varianten sind:
-
D16
-
D20
-
D25
-
D32
-
D40
-
D50
-
D63
Im industriellen Umfeld zählen D20, D25 und D32 zu den am häufigsten eingesetzten Ausführungen.
Unterschiede zwischen Charakteristik C und D bei 3-poligen LS-Schaltern
Merkmal | Charakteristik C | Charakteristik D |
| Auslösung | 5-10 x In | 10-20 x In |
| Anwendung | Gewerbe | Industrie |
| Anlaufstrom-Toleranz | mittel | sehr hoch |
Technische Merkmale und Normen
3-polige Leitungsschutzschalter Charakteristik D verfügen typischerweise über:
-
thermisch-magnetische Auslösung
-
10–20 × In Auslösekennlinie
-
gleichzeitige Abschaltung aller drei Phasen
-
hohe Kurzschlussfestigkeit
-
Hutschienenmontage
-
Normkonformität nach DIN EN 60898-1
Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Häufige Fragen zu 3-poligen Leitungsschutzschaltern Charakteristik D
Für welche Motoren ist Charakteristik D erforderlich?
Für Motoren mit hohem Anlaufstrom, beispielsweise in Industrie- oder Produktionsanlagen.
Wann reicht Charakteristik C nicht aus?
Wenn es beim Einschalten wiederholt zu Fehlauslösungen kommt.
Welche Stromstärke ist am häufigsten?
Im industriellen Bereich sind D20, D25 und D32 besonders verbreitet.
