2-polige Leitungsschutzschalter Charakteristik C
2-polige Leitungsschutzschalter mit Charakteristik C schützen zwei Leiter gleichzeitig und werden in Wechselstromanlagen eingesetzt, bei denen beide Leiter abgeschaltet werden sollen. Sie lösen beim 5- bis 10-fachen des Bemessungsstroms aus und eignen sich besonders für Stromkreise mit moderaten Einschaltströmen.
In dieser Kategorie finden Sie 2-polige Siemens Leitungsschutzschalter der Charakteristik C in verschiedenen Stromstärken.
Siemens Leitungsschutzschalter 2-polig C40A 15kA – 5SY4240-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4240-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C63A 15kA – 5SY4263-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4263-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C50A 15kA – 5SY4250-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4250-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C13A 15kA – 5SY4213-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 13A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4213-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 13A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C0,5A 15kA – 5SY4205-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 0,5A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4205-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 0,5A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

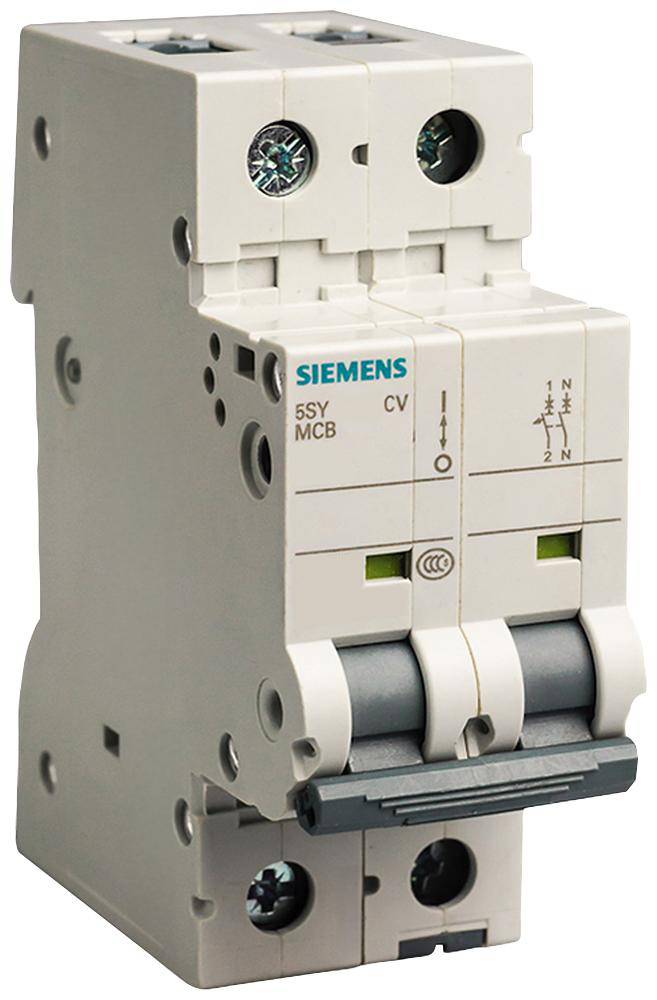

Siemens Leitungsschutzschalter 2-polig C0,3A 15kA – 5SY4214-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 0,3A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4214-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 0,3A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C1,6A 15kA – 5SY4215-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 1A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4215-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 1A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C1,6A 10kA – 5SY4215-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 1A Spannung: 230/400V Abschaltvermögen: 10kA Der Siemens Leitungsschutzschalter 5SY4215-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 1A bei 230/400V und 10kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C10A 15kA – 5SY4210-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 10A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4210-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 10A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C20A 15kA – 5SY4220-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 20A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4220-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 20A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C32A 15kA – 5SY4232-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 32A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4232-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 32A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C1A 15kA – 5SY4201-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 1A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4201-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 1A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C2A 15kA – 5SY4202-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 2A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4202-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 2A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C16A 15kA – 5SY4216-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 16A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4216-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 16A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C8A 15kA – 5SY4208-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 8A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4208-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 8A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C25A 15kA – 5SY4225-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4225-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C6A 15kA – 5SY4206-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 6A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4206-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 6A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C3A 15kA – 5SY4203-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 3A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4203-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 3A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C4A 15kA – 5SY4204-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 4A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4204-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 4A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Wann wird ein 2-poliger Leitungsschutzschalter Charakteristik C eingesetzt?
2-polige Leitungsschutzschalter werden verwendet, wenn:
-
zwei aktive Leiter gleichzeitig geschützt werden müssen
-
eine vollständige Trennung des Stromkreises erforderlich ist
-
besondere Installationsvorgaben dies verlangen
-
Geräte mit höherem Sicherheitsbedarf betrieben werden
Typische Einsatzbereiche:
-
Heizgeräte
-
Warmwasserbereiter
-
bestimmte Maschinen
-
gewerbliche Einzelstromkreise
-
Anlagen mit isoliertem Neutralleiter
Warum Charakteristik C bei 2-poligen LS-Schaltern?
Charakteristik C eignet sich für Stromkreise mit:
-
moderaten Einschaltströmen
-
kleineren Motoren
-
induktiven Verbrauchern
-
technischen Geräten mit kurzzeitigem Anlaufstrom
Die Auslösung erfolgt beim 5–10-fachen des Bemessungsstroms.
Dadurch werden unnötige Fehlauslösungen reduziert, ohne die Schutzfunktion zu beeinträchtigen.
Unterschied zwischen 1-polig und 2-polig
Ein 1-poliger Leitungsschutzschalter schützt einen Leiter (in der Regel die Phase).
Ein 2-poliger Leitungsschutzschalter:
-
schützt zwei Leiter
-
schaltet beide gleichzeitig ab
-
sorgt für vollständige Stromkreisunterbrechung
Je nach Netzform und Installationsart kann die 2-polige Ausführung erforderlich sein.
Verfügbare Stromstärken bei 2-polig Charakteristik C
Die Auswahl der richtigen Stromstärke richtet sich nach:
-
Leitungsquerschnitt
-
Absicherungskonzept
-
Leistungsaufnahme des Verbrauchers
Typische Varianten sind:
-
C10
-
C13
-
C16
-
C20
-
C25
-
C32
-
C40
In gewerblichen Installationen werden häufig C16, C20 oder C25 verwendet.
Technische Eigenschaften
2-polige Leitungsschutzschalter Charakteristik C verfügen in der Regel über:
-
thermisch-magnetische Auslösung
-
Auslösekennlinie 5–10 × In
-
gleichzeitige Abschaltung beider Leiter
-
Montage auf DIN-Hutschiene
-
Normkonformität nach DIN EN 60898-1
Die Installation darf ausschließlich durch eine Elektrofachkraft erfolgen.
Häufige Fragen zu 2-poligen Leitungsschutzschaltern Charakteristik C
Wann benötige ich einen 2-poligen statt eines 1-poligen Leitungsschutzschalters?
Wenn beide Leiter gleichzeitig abgeschaltet werden sollen oder Installationsvorschriften dies verlangen.
Für welche Geräte ist Charakteristik C geeignet?
Für Verbraucher mit moderatem Einschaltstrom, beispielsweise Heizgeräte oder kleinere Maschinen.
Ist 2-polig für Drehstrom geeignet?
Nein. Für Drehstrom werden 3-polige oder 3P+N Leitungsschutzschalter verwendet.
