3P+N Leitungsschutzschalter Charakteristik D

3P+N Leitungsschutzschalter mit Charakteristik D schützen drei Außenleiter und schalten zusätzlich den Neutralleiter mit ab. Sie sind für Drehstromanlagen mit sehr hohen Einschaltströmen ausgelegt und lösen beim 10- bis 20-fachen des Bemessungsstroms aus.

Diese Ausführung wird insbesondere in industriellen Anwendungen eingesetzt, bei denen leistungsstarke Maschinen oder Transformatoren betrieben werden und eine vollständige Abschaltung aller aktiven Leiter erforderlich ist.

In dieser Kategorie finden Sie 3P+N Siemens Leitungsschutzschalter der Charakteristik D in verschiedenen Stromstärken für professionelle Industrieanwendungen.

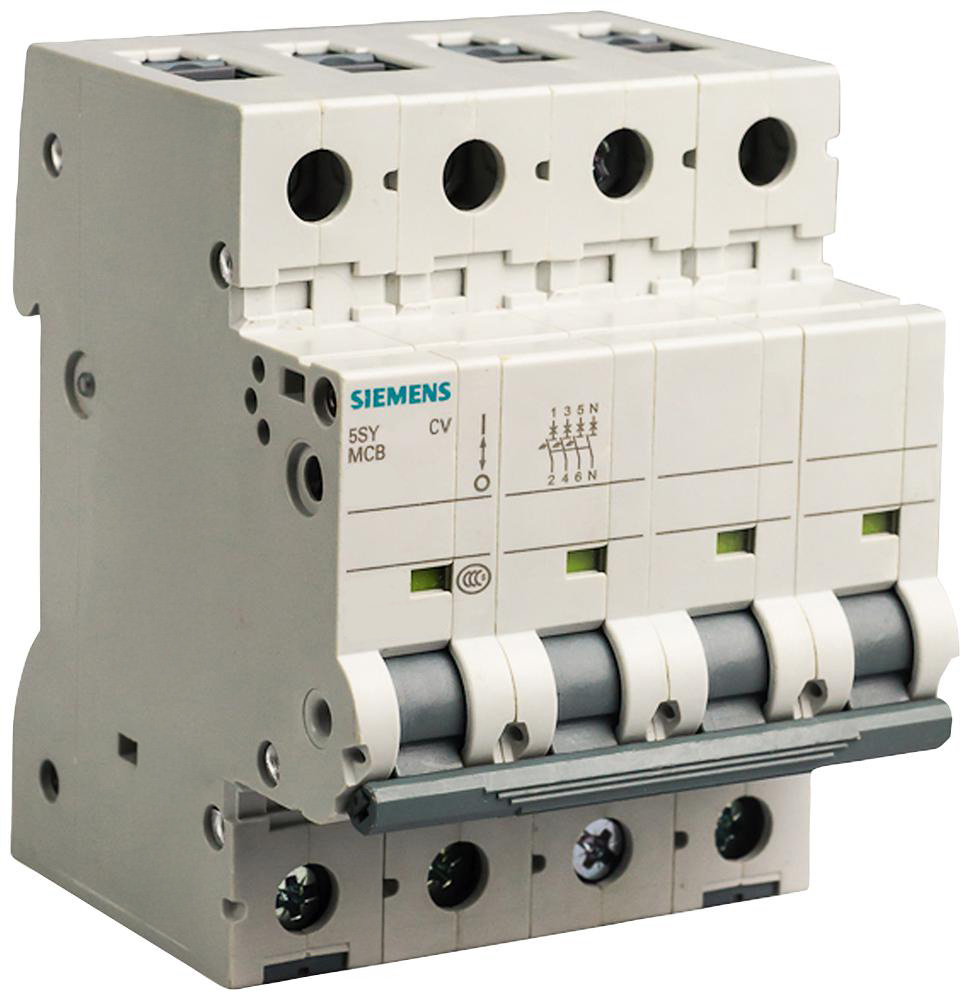

Siemens Leitungsschutzschalter 3P+N D4A 15kA – 5SY4604-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 4A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4604-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 4A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

71,36 €

Siemens Leitungsschutzschalter 3P+N D10A 15kA – 5SY4610-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 10A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4610-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 10A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

71,36 €

Siemens Leitungsschutzschalter 3P+N D25A 15kA – 5SY4625-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4625-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

79,93 €

Siemens Leitungsschutzschalter 3P+N D40A 15kA – 5SY4640-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4640-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

124,89 €

Siemens Leitungsschutzschalter 3P+N D50A 15kA – 5SY4650-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4650-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

142,73 €

Siemens Leitungsschutzschalter 3P+N D63A 15kA – 5SY4663-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4663-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

171,28 €

Siemens Leitungsschutzschalter 3P+N D16A 15kA – 5SY4616-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 16A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4616-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 16A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

57,10 €

Siemens Leitungsschutzschalter 3P+N D1A 15kA – 5SY4601-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 1A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4601-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 1A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

82,06 €

Siemens Leitungsschutzschalter 3P+N D2A 15kA – 5SY4602-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 2A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4602-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 2A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

82,06 €

Siemens Leitungsschutzschalter 3P+N D3A 15kA – 5SY4603-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 3A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4603-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 3A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

82,06 €

Siemens Leitungsschutzschalter 3P+N D0,5A 15kA – 5SY4605-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 0,5A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4605-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 0,5A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

82,06 €

Siemens Leitungsschutzschalter 3P+N D6A 15kA – 5SY4606-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 6A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4606-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 6A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

82,06 €

Siemens Leitungsschutzschalter 3P+N D8A 15kA – 5SY4608-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 8A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4608-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 8A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

82,06 €

Siemens Leitungsschutzschalter 3P+N D13A 15kA – 5SY4613-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 13A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4613-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 13A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

74,92 €

Siemens Leitungsschutzschalter 3P+N D0,3A 15kA – 5SY4614-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 0,3A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4614-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 0,3A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

82,06 €

Siemens Leitungsschutzschalter 3P+N D1,6A 15kA – 5SY4615-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 1A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4615-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 1A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

82,06 €

Siemens Leitungsschutzschalter 3P+N D20A 15kA – 5SY4620-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 20A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4620-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 20A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

78,49 €

Siemens Leitungsschutzschalter 3P+N D32A 15kA – 5SY4632-8

Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 32A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4632-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 32A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

92,77 €

Was bedeutet 3P+N bei einem Leitungsschutzschalter?

Die Bezeichnung 3P+N steht für:

3 geschützte Außenleiter (Phasen)
1 mitgeschalteter Neutralleiter

Der Neutralleiter wird gemeinsam mit den Phasen abgeschaltet, jedoch nicht separat überlastgeschützt.

Diese Bauform ermöglicht eine vollständige Abschaltung des Stromkreises.

Wann wird ein 3P+N Leitungsschutzschalter Charakteristik D eingesetzt?

3P+N LS-Schalter Charakteristik D werden verwendet bei:

industriellen Drehstromanlagen
Maschinen mit Neutralleiterführung
Anlagen mit hohen Anlaufströmen
Transformatoren
Produktions- und Fertigungsanlagen
Verteileranlagen mit erhöhten Sicherheitsanforderungen

Sie kommen zum Einsatz, wenn sowohl hohe Einschaltströme als auch vollständige Leiterabschaltung erforderlich sind.

Warum Charakteristik D bei 3P+N?

In industriellen Drehstromanlagen treten häufig hohe Stromspitzen beim Einschalten auf.

Charakteristik D:

löst erst bei 10–20 × In aus
toleriert sehr hohe Einschaltströme
verhindert Fehlauslösungen
bietet zuverlässigen Kurzschlussschutz

Für Anwendungen mit geringeren Einschaltströmen ist Charakteristik C ausreichend.

Verfügbare Stromstärken bei 3P+N Charakteristik D

Je nach Anlagenplanung sind folgende Stromstärken üblich:

D16
D20
D25
D32
D40
D50
D63

In industriellen Anwendungen zählen D20 bis D40 zu den häufig eingesetzten Varianten.

Unterschied zwischen 3-polig und 3P+N

3-polig:

schützt drei Außenleiter
Neutralleiter bleibt ungeschaltet

3P+N:

schützt drei Außenleiter
schaltet Neutralleiter mit ab
ermöglicht vollständige Trennung

Die Wahl hängt von Netzform, Installationsnormen und Sicherheitsanforderungen ab.

Typische industrielle Einsatzbereiche

3P+N Leitungsschutzschalter Charakteristik D werden häufig eingesetzt bei:

großen Elektromotoren
Fördertechnik
Kühlanlagen
Kompressoren
Transformatoranlagen
Maschinenparks
gewerblichen Unterverteilungen

Sie eignen sich besonders für Anwendungen mit hoher Leistungsaufnahme und komplexer Netzstruktur.

Technische Merkmale und Normen

3P+N LS-Schalter Charakteristik D verfügen typischerweise über:

thermisch-magnetische Auslösung
10–20 × In Auslösekennlinie
gleichzeitige Abschaltung aller Leiter
hohe Kurzschlussfestigkeit
Hutschienenmontage
Normkonformität nach DIN EN 60898-1

Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.

Häufige Fragen zu 3P+N Leitungsschutzschaltern Charakteristik D

Wann ist 3P+N erforderlich?

Wenn der Neutralleiter gemeinsam mit den Phasen abgeschaltet werden soll, beispielsweise bei bestimmten Netzformen oder sicherheitsrelevanten Anlagen.
