Leitungsschutzschalter C25
Leitungsschutzschalter C25 mit Charakteristik C sind für Stromkreise mit einem Bemessungsstrom von 25 Ampere ausgelegt. Sie eignen sich besonders für gewerbliche und industrielle Anwendungen mit höherer Leistungsaufnahme und moderaten Einschaltstromspitzen.
Hier finden Sie Siemens Leitungsschutzschalter C25 in verschiedenen Polausführungen für professionelle Installationen.

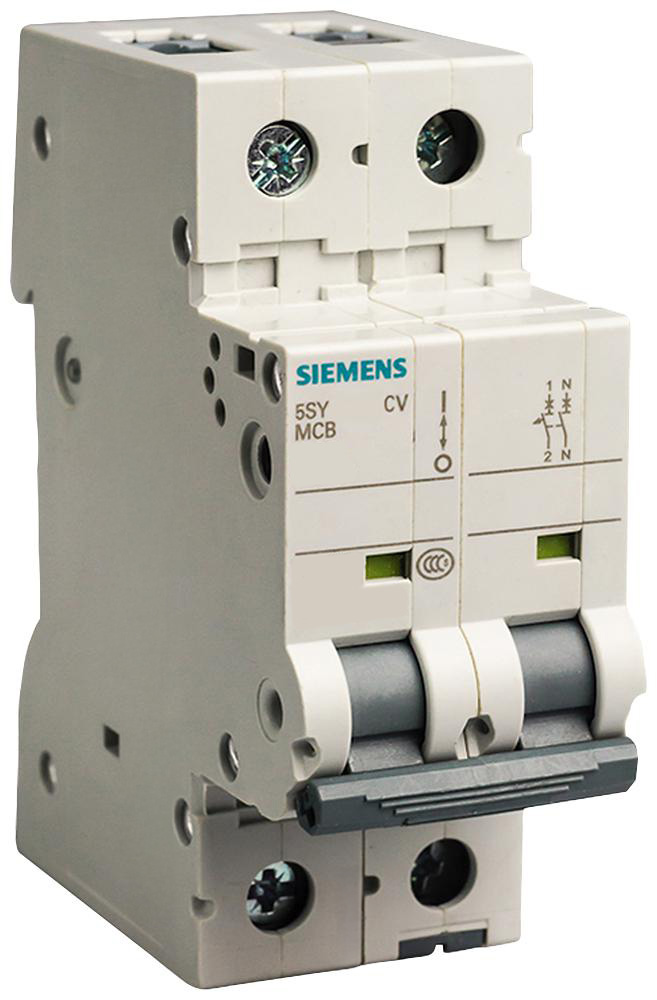

Siemens Leitungsschutzschalter 1+N-polig C25A 15kA – 5SY4525-7
Polzahl: 1+N-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4525-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1+N-polig, Charakteristik C, 25A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

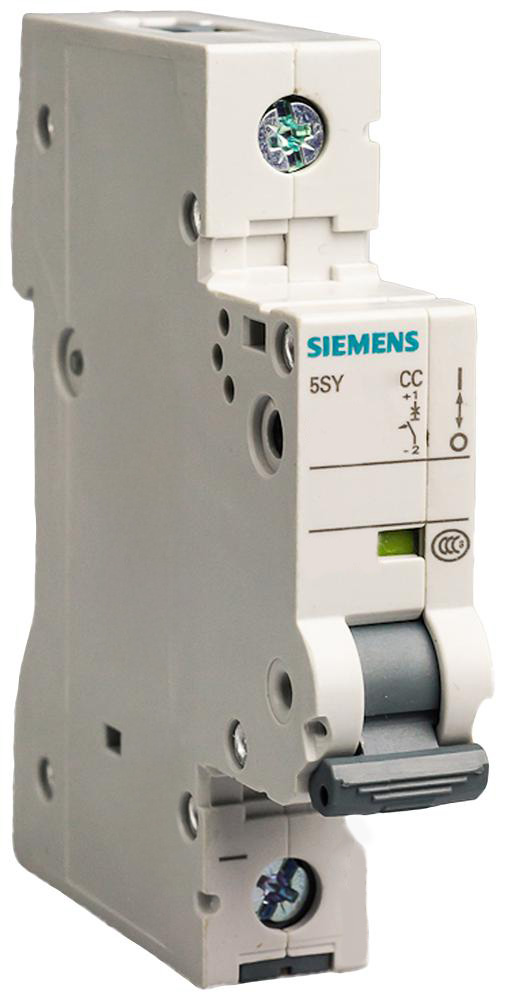

Siemens Leitungsschutzschalter 1-polig C25A 15kA – 5SY4125-7
Polzahl: 1-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4125-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 1-polig, Charakteristik C, 25A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N C25A 15kA – 5SY4625-7
Polzahl: 3P+N Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4625-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 2-polig C25A 15kA – 5SY4225-7
Polzahl: 2-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4225-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 2-polig, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C25A 15kA – 5SY4425-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4425-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig C25A 15kA – 5SY4325-7
Polzahl: 3-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4325-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Wann wird ein Leitungsschutzschalter C25 eingesetzt?
C25 wird typischerweise eingesetzt bei:
-
leistungsstarken Einzelverbrauchern
-
industriellen Maschinen
-
größeren Heizsystemen
-
Klimaanlagen
-
Pumpen
-
Werkstattanlagen
-
Drehstromverteilungen
25 Ampere bieten eine höhere Belastbarkeit als C20 und sind häufig in gewerblich-industriellen Installationen zu finden.
Was bedeutet Charakteristik C bei C25?
Die Charakteristik C löst bei 5–10-fachem Nennstrom aus.
Das bedeutet:
-
geeignet für moderate Einschaltströme
-
ideal für Motoren mit mittlerem Anlaufstrom
-
weniger empfindlich als B
-
weniger träge als D
C25 ist daher eine solide Wahl für viele industrielle Anwendungen.
Verfügbare Polausführungen bei C25
Leitungsschutzschalter C25 sind erhältlich als:
-
1-polig
-
1P+N
-
2-polig
-
3-polig
-
3P+N
-
4-polig
Für Drehstromanlagen kommen insbesondere 3-polige und 4-polige Ausführungen zum Einsatz.
Typische Einsatzbereiche für C25
-
Produktionsanlagen
-
Werkstätten
-
größere Klimasysteme
-
Pumpenanlagen
-
Industrie-Verteilungen
-
gewerbliche Küchen
Besonders in industriellen Umgebungen mit höherer Dauerlast ist C25 verbreitet.
Unterschied zwischen C16, C20 und C25
Stromstärke | Typischer Einsatz |
| C20 | leistungsstarkes Gewerbe |
| C25 | Industrie & größere Maschinen |
| C32 | starke industrielle Lasten |
Besonders in industriellen Umgebungen mit höherer Dauerlast ist C25 verbreitet.
Technische Merkmale
Typische Eigenschaften von C25:
-
Bemessungsstrom: 25 A
-
Auslösekennlinie: 5–10 × In
-
thermisch-magnetische Auslösung
-
Hutschienenmontage
-
Normkonformität nach DIN EN 60898-1
Die Installation darf ausschließlich durch eine Elektrofachkraft erfolgen.
Häufige Fragen zu LS-Schalter C25 (FAQ)
Für welche Verbraucher ist C25 geeignet?
Für leistungsstarke Maschinen, industrielle Anlagen und Verbraucher mit höherer Dauerlast.
Wann sollte statt C25 eine höhere Stromstärke gewählt werden?
Wenn die Leistungsaufnahme oder die Leitungsdimensionierung dies erfordert – z. B. bei stark belasteten Industrieanlagen.
Ist C25 für Motoren geeignet?
Ja, sofern die Einschaltstromspitzen innerhalb der Charakteristik C liegen.
