Leitungsschutzschalter D20
Leitungsschutzschalter D20 sind für industrielle Anwendungen mit hohen Einschaltströmen ausgelegt. Mit einer Nennstromstärke von 20 Ampere und Charakteristik D eignen sie sich besonders für leistungsstarke Motoren, Transformatoren und Maschinen mit erhöhtem Anlaufstrom.
In unserem Sortiment finden Sie Siemens Leitungsschutzschalter D20 in verschiedenen Polausführungen für professionelle Installationen.

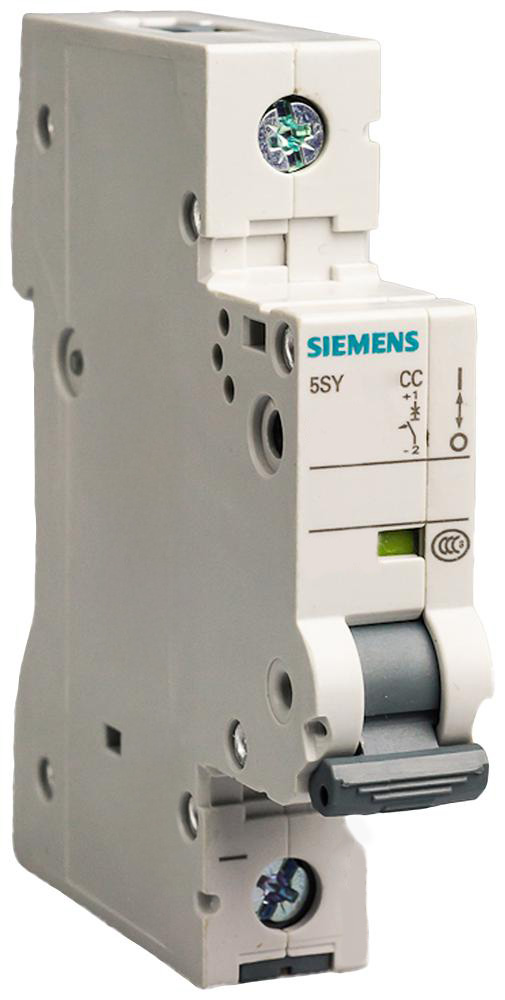

LEITUNGSSCHUTZSCHALTER 5SY4120-8 CV / 5SY41208
LEITUNGSSCHUTZSCHALTER Typ 5SY4120-8 CV baugleich 5SY41208Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 230/400V 10kA, 1-polig, D, 20A, T=70mm – Zuverlässiger Schutz für Ihre elektrischen Installationen Der Leitungsschutzschalter 230/400V 10kA, 1-polig, D, 20A, T=70mm bietet effektiven Schutz vor Überlastung und Kurzschluss in elektrischen Installationen. Mit einer Nennspannung von 230/400V eignet sich dieser Schalter sowohl für private als auch gewerbliche Anwendungen, um Ihre Geräte und Leitungen zuverlässig zu sichern. Wichtige Merkmale: Nennstrom: 20A – ideal für die Absicherung von Haushalts- und Industriegeräten Schaltvermögen: 10kA – gewährleistet auch bei starken Kurzschlüssen eine hohe Sicherheit 1-polig: Kompakte Bauweise für vielseitige Anwendungen Charakteristik: D – geeignet für Anwendungen mit hohen Einschaltströmen, wie z.B. Motoren Baugröße: T=70mm – platzsparend und einfach zu integrieren Vertrauen Sie auf die hohe Qualität und Sicherheit dieses Leitungsschutzschalters für eine sorgenfreie und stabile Stromversorgung in Ihrer elektrischen Infrastruktur. Ideal für: Wohnhäuser und Gewerbebauten Maschinen und Geräte mit hohen Einschaltströmen Verteilerkästen und Schaltschrankinstallationen Sichern Sie sich jetzt diesen leistungsstarken Leitungsschutzschalter und schützen Sie Ihre elektrischen Systeme zuverlässig vor Überlastungen und Kurzschlüssen!

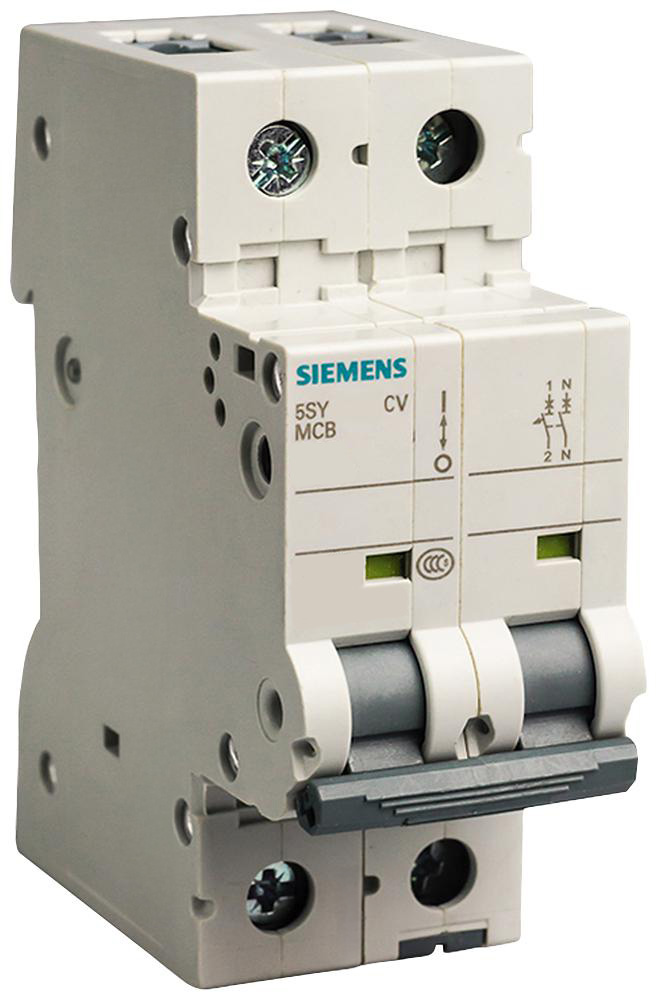

LEITUNGSSCHUTZSCHALTER 5SY4220-8 CV / 5SY42208
LEITUNGSSCHUTZSCHALTER Typ 5SY4220-8 CV baugleich 5SY42208Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 2-polig, 20 A, Charakteristik D, 400 V, 10 kA – kompakt und leistungsstark (D=70 mm) Der 2-polige Leitungsschutzschalter mit 20 Ampere Nennstrom bietet zuverlässigen Schutz in industriellen und gewerblichen Elektroinstallationen. Mit einer Bemessungsspannung von 400 V und einem hohen Ausschaltvermögen von 10 kA eignet sich dieser Schutzschalter ideal für Anlagen mit hohen Einschaltströmen. Die Auslösecharakteristik D gewährleistet optimalen Schutz für stromintensive Geräte wie Transformatoren, Motoren oder Maschinen mit hohem Anlaufstrom. Dank seiner kompakten Bauweise (Tiefe: 70 mm) lässt sich der Leitungsschutzschalter platzsparend im Schaltschrank montieren. Die hochwertige Verarbeitung sorgt für langlebige Sicherheit und einfache Handhabung. Produktmerkmale: Polzahl: 2-polig Nennstrom: 20 A Charakteristik: D (für hohe Einschaltströme) Bemessungsspannung: 400 V Ausschaltvermögen: 10 kA Einbautiefe: 70 mm Ideal für: Industrie, Handwerk, Maschinenbau, Schaltanlagenbau und anspruchsvolle Elektroinstallationen.

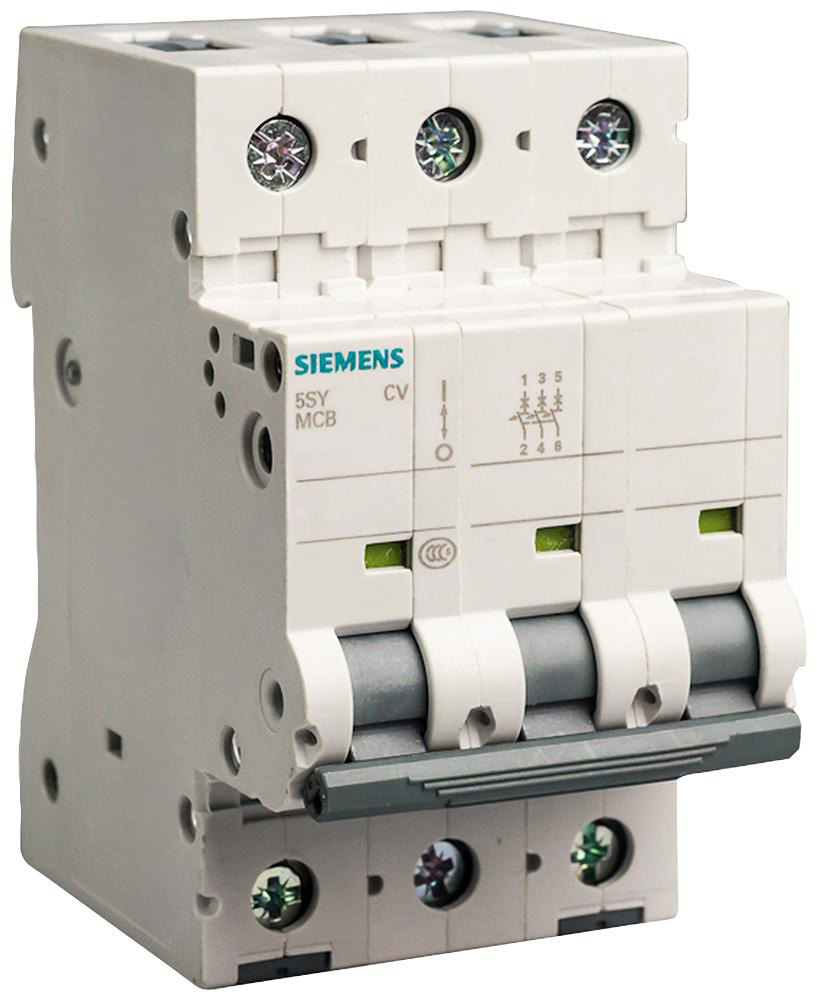

LEITUNGSSCHUTZSCHALTER 5SY4320-8 CV / 5SY43208
LEITUNGSSCHUTZSCHALTER Typ 5SY4320-8 CV baugleich 5SY43208Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 3-polig D-Charakteristik 20A, 400V, 10kA – kompakt & zuverlässig (T=70mm) Dieser hochwertige Leitungsschutzschalter überzeugt durch seine 3-polige Ausführung, eine D-Charakteristik und eine Nennstromstärke von 20 Ampere, ideal für industrielle Anwendungen mit hohen Einschaltströmen. Mit einer Bemessungsspannung von 400V und einem Kurzschlussausschaltvermögen von 10kA bietet dieser Schutzschalter maximale Sicherheit bei Überlast und Kurzschluss. Dank seiner kompakten Baulänge von nur 70 mm lässt sich der Leitungsschutzschalter platzsparend in Schaltschränke integrieren. Die robuste Bauweise gewährleistet eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Bedingungen. Produktvorteile auf einen Blick: 3-poliger Leitungsschutzschalter D-Charakteristik (ideal für Motoren, Transformatoren u. Ä.) Nennstrom: 20A Bemessungsspannung: 400V Kurzschlussfestigkeit: 10kA Kompakte Bauform: T = 70 mm Hohe Zuverlässigkeit und Sicherheit Einsatzbereiche: Industrie, Maschinenbau, Werkstattinstallationen, Schaltschrankbau. Sichern Sie Ihre Anlagen effektiv ab – mit dem Leitungsschutzschalter 3-polig 20A D-Charakteristik für höchste Ansprüche.

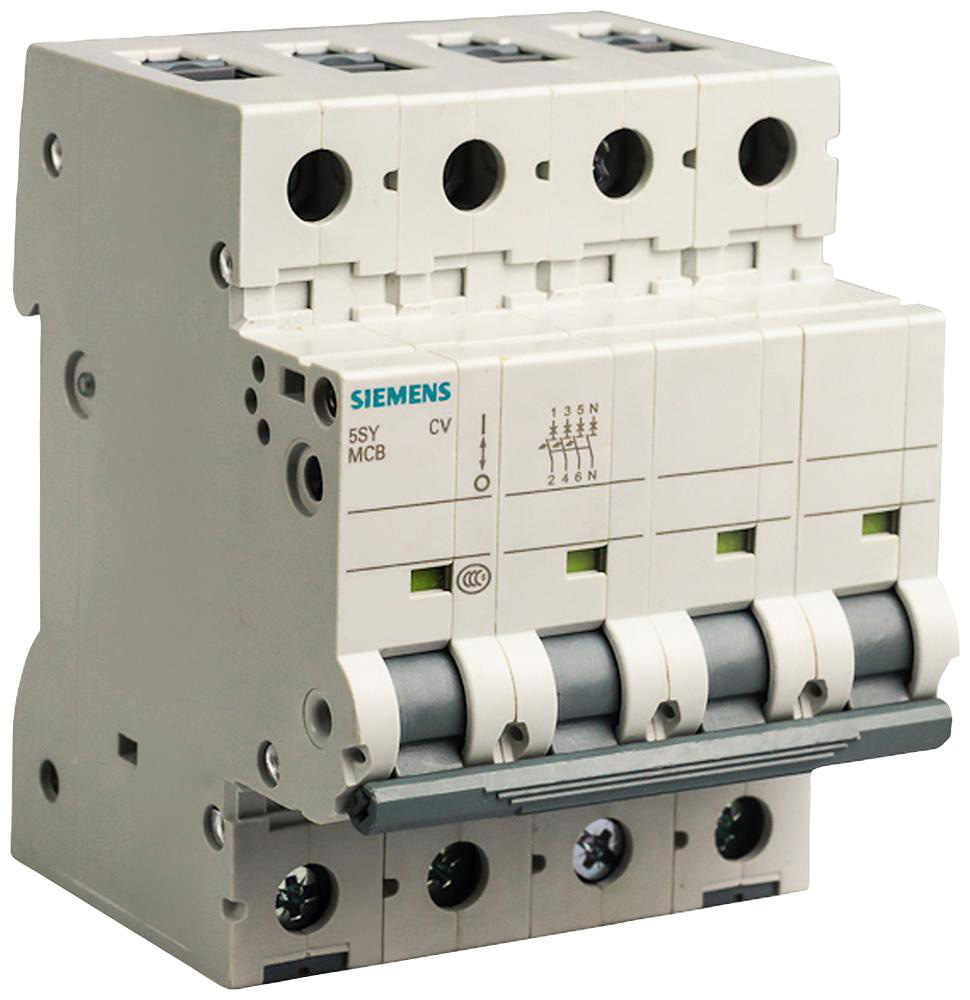

LEITUNGSSCHUTZSCHALTER 5SY4420-8 CV / 5SY44208
LEITUNGSSCHUTZSCHALTER Typ 5SY4420-8 CV baugleich 5SY44208Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 400V 10kA, 4-polig, D, 20A, T=70mm – Sicher und zuverlässig für Ihre Elektroinstallation Der Leitungsschutzschalter 400V 10kA, 4-polig, D, 20A, T=70mm bietet eine hochzuverlässige Lösung für den Schutz Ihrer elektrischen Anlagen. Mit einer Nennspannung von 400V und einer Kurzschlussfestigkeit von 10kA schützt dieser Schalter Ihre Elektroinstallation vor Überlastung und Kurzschluss, sodass Sie sich auf eine stabile und sichere Energieversorgung verlassen können. Dank der 4-poligen Ausführung ist dieser Leitungsschutzschalter ideal für den Einsatz in dreiphasigen Stromsystemen und bietet maximale Sicherheit. Die 20A Nennstromstärke sorgt dafür, dass auch höhere Ströme problemlos verarbeitet werden können, während die Klassifizierung D eine schnelle und präzise Auslösung im Falle eines Kurzschlusses garantiert. Die Bauhöhe von 70mm ermöglicht eine einfache Installation in verschiedenen Schalttafeln. Produkteigenschaften im Detail: Nennspannung: 400V für eine sichere Nutzung in industriellen Anwendungen. Kurzschlussfestigkeit: 10kA schützt zuverlässig vor gefährlichen Stromspitzen. Polzahl: 4-polig für den Anschluss in dreiphasigen Systemen. Nennstrom: 20A für den Schutz von Stromkreisen mit höherem Strombedarf. Schaltcharakteristik: Typ D, ideal für Anwendungen mit kurzzeitigen Einschaltströmen. Bauhöhe: 70mm, passend für gängige Installationssysteme. Dieser Leitungsschutzschalter eignet sich perfekt für den Einsatz in Industrieanlagen, Maschinensteuerungen und anderen elektrischen Systemen, bei denen Zuverlässigkeit und Sicherheit höchste Priorität haben. Vertrauen Sie auf den Leitungsschutzschalter 400V 10kA, 4-polig, D, 20A, T=70mm für eine effiziente und sichere Energieverteilung in Ihrer Elektroinstallation.
LEITUNGSSCHUTZSCHALTER 5SY4520-8 CV / 5SY45208
LEITUNGSSCHUTZSCHALTER Typ 5SY4520-8 CV baugleich 5SY45208Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 1+N-polig 20A D-Charakteristik | 230 V, 10 kA, 70 mm Tiefe Der hochwertige Leitungsschutzschalter mit 1+N Pol bietet zuverlässigen Schutz für Ihre Elektroinstallationen im Wohn- und Gewerbebereich. Mit einer Nennspannung von 230 V, einer Auslösestromstärke von 20 A und einer Schaltleistung von 10 kA eignet sich dieser Sicherungsautomat ideal für Stromkreise mit erhöhtem Einschaltstrombedarf. Dank der Charakteristik D ist er besonders geeignet für Verbraucher wie Motoren oder Transformatoren. Mit seiner kompakten Bautiefe von 70 mm lässt sich der Leitungsschutzschalter platzsparend in Verteilungen und Schalttafeln integrieren. Die robuste Ausführung gewährleistet eine lange Lebensdauer und hohe Betriebssicherheit. Technische Daten im Überblick: Spannung: 230 V Auslösestrom: 20 A Schaltvermögen: 10 kA Polanzahl: 1+N Auslösecharakteristik: D Bautiefe: 70 mm Für DIN-Hutschienenmontage geeignet Ideal für Industrie-, Gewerbe- und anspruchsvolle private Anwendungen. Jetzt auf Nummer sicher gehen – mit diesem zuverlässigen Leitungsschutzschalter!
LEITUNGSSCHUTZSCHALTER 5SY4620-8 CV / 5SY46208
LEITUNGSSCHUTZSCHALTER Typ 5SY4620-8 CV baugleich 5SY46208Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 400V 10kA, 3+N-polig, D, 20A, T=70mm – Zuverlässiger Schutz für Ihre Elektroinstallation Unser Leitungsschutzschalter 400V 10kA, 3+N-polig, D, 20A, T=70mm bietet Ihnen optimalen Schutz für Ihre elektrischen Anlagen. Mit einer Nennspannung von 400V und einer hohen Kurzschlussfestigkeit von 10kA sorgt dieser Schalter dafür, dass Ihre Installation vor gefährlichen Überströmen und Kurzschlüssen sicher geschützt ist. Produktmerkmale: Nennspannung: 400V – ideal für industrielle und gewerbliche Anwendungen. Kurzschlussfestigkeit: 10kA – garantiert maximale Sicherheit auch bei extremen Stromspitzen. Polzahl: 3+N-polig – sorgt für eine zuverlässige Absicherung aller Phasen und des Neutralleiters. Auslösecharakteristik: D – speziell für Anwendungen mit hohen Einschaltströmen wie Motoren oder Transformatoren. Nennstrom: 20A – für mittlere bis hohe Stromstärken geeignet. Bauhöhe: T=70mm – kompakte Bauweise für eine einfache Montage in Verteilerschränken. Der Leitungsschutzschalter 400V 10kA, 3+N-polig, D, 20A, T=70mm ist die perfekte Wahl für anspruchsvolle Installationen in Industrie, Gewerbe und in privaten Bereichen, die eine hohe Betriebssicherheit erfordern. Mit einer einfachen Installation und einem robusten Design stellt dieser Leitungsschutzschalter sicher, dass Ihre elektrischen Systeme immer bestens geschützt sind. Ideal geeignet für den Einsatz in Schaltanlagen, elektrischen Maschinen und weiteren Anwendungen, bei denen eine zuverlässige Überstromsicherung erforderlich ist. Sichern Sie sich jetzt den Leitungsschutzschalter 400V 10kA, 3+N-polig, D, 20A, T=70mm und schützen Sie Ihre elektrischen Systeme effizient! Weitere Vorteile: Lange Lebensdauer durch hohe Qualität und robuste Bauweise. Einfache Handhabung und Installation dank kompakter Abmessungen. Verlässliche Überstromsicherung für maximale Betriebssicherheit. Investieren Sie in den Schutz Ihrer Elektroinstallation und setzen Sie auf den Leitungsschutzschalter 400V 10kA, 3+N-polig, D, 20A, T=70mm für zuverlässige Sicherheit!
Was bedeutet D20?
Die Bezeichnung D20 setzt sich zusammen aus:
-
Charakteristik D
Magnetische Auslösung bei 10–20 × Nennstrom -
20 Ampere Nennstrom
D20-Leitungsschutzschalter tolerieren hohe Stromspitzen beim Einschalten und verhindern unnötige Abschaltungen bei leistungsstarken Verbrauchern.
Wann wird ein Leitungsschutzschalter D20 eingesetzt?
D20 wird häufig verwendet bei:
-
Drehstrommotoren mittlerer Leistung
-
Kompressoranlagen
-
Pumpensystemen
-
Transformatoren
-
Produktions- und Industrieanlagen
-
technischen Einrichtungen mit erhöhtem Einschaltstrom
Gerade im industriellen Umfeld ist D20 eine praxisnahe und häufig eingesetzte Variante.
Verfügbare Ausführungen
Leitungsschutzschalter D20 sind erhältlich als:
-
1-polige D20
-
3-polige D20
-
4-polige D20
Die passende Polanzahl richtet sich nach Netzform und Anwendungsbereich.
Technische Merkmale von D20
Typische Eigenschaften von D20:
-
Nennstrom: 20 A
-
Charakteristik: D
-
Bemessungsspannung: 230/400 V AC
-
Kurzschlussfestigkeit: 6 kA oder 10 kA (modellabhängig)
-
Norm: DIN EN 60898-1
Die Auswahl sollte gemäß Installationsvorschriften und Verbraucheranforderungen erfolgen.
Unterschied zwischen C20 und D20
Der wesentliche Unterschied liegt im Auslöseverhalten:
-
C20
Auslösung bei 5–10 × Nennstrom
→ geeignet für gewerbliche Anwendungen -
D20
Auslösung bei 10–20 × Nennstrom
→ geeignet für industrielle Anwendungen mit hohen Anlaufströmen
D20 bietet mehr Toleranz bei starken Einschaltstromspitzen.
Häufige Fragen zu Leitungsschutzschaltern D20 (FAQ)
Für welche Anwendungen ist D20 geeignet?
Für Anlagen mit mittleren bis hohen Anlaufströmen, insbesondere im industriellen Bereich.
Ist D20 für Wohninstallationen geeignet?
In der Regel nicht. Im Wohnbau werden meist B oder C verwendet.
Gibt es D20 in 3-poliger Ausführung?
Ja, besonders bei Drehstromanwendungen ist 3-polig D20 verbreitet.
