Leitungsschutzschalter für Drehstrom Verteilungen
Drehstromverteilungen kommen überall dort zum Einsatz, wo leistungsstarke Maschinen, Motoren oder industrielle Anlagen betrieben werden. Eine fachgerechte Absicherung mit geeigneten Leitungsschutzschaltern ist entscheidend für Betriebssicherheit und Anlagenschutz.
In dieser Kategorie finden Sie Leitungsschutzschalter für Drehstromanlagen in verschiedenen Stromstärken, Charakteristiken und Polausführungen – speziell für gewerbliche und industrielle Anwendungen.
Siemens Leitungsschutzschalter 3P+N C50A 15kA – 5SY4650-7
Polzahl: 3P+N Auslösecharakteristik: C Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4650-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik C, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D63A 15kA – 5SY4463-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4463-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N D25A 15kA – 5SY4625-8
Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4625-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N C63A 15kA – 5SY4663-7
Polzahl: 3P+N Auslösecharakteristik: C Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4663-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik C, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N D40A 15kA – 5SY4640-8
Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4640-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N D50A 15kA – 5SY4650-8
Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4650-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N D63A 15kA – 5SY4663-8
Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4663-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N C40A 15kA – 5SY4640-7
Polzahl: 3P+N Auslösecharakteristik: C Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4640-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik C, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D50A 15kA – 5SY4450-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4450-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C50A 15kA – 5SY4450-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4450-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N C25A 15kA – 5SY4625-7
Polzahl: 3P+N Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4625-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

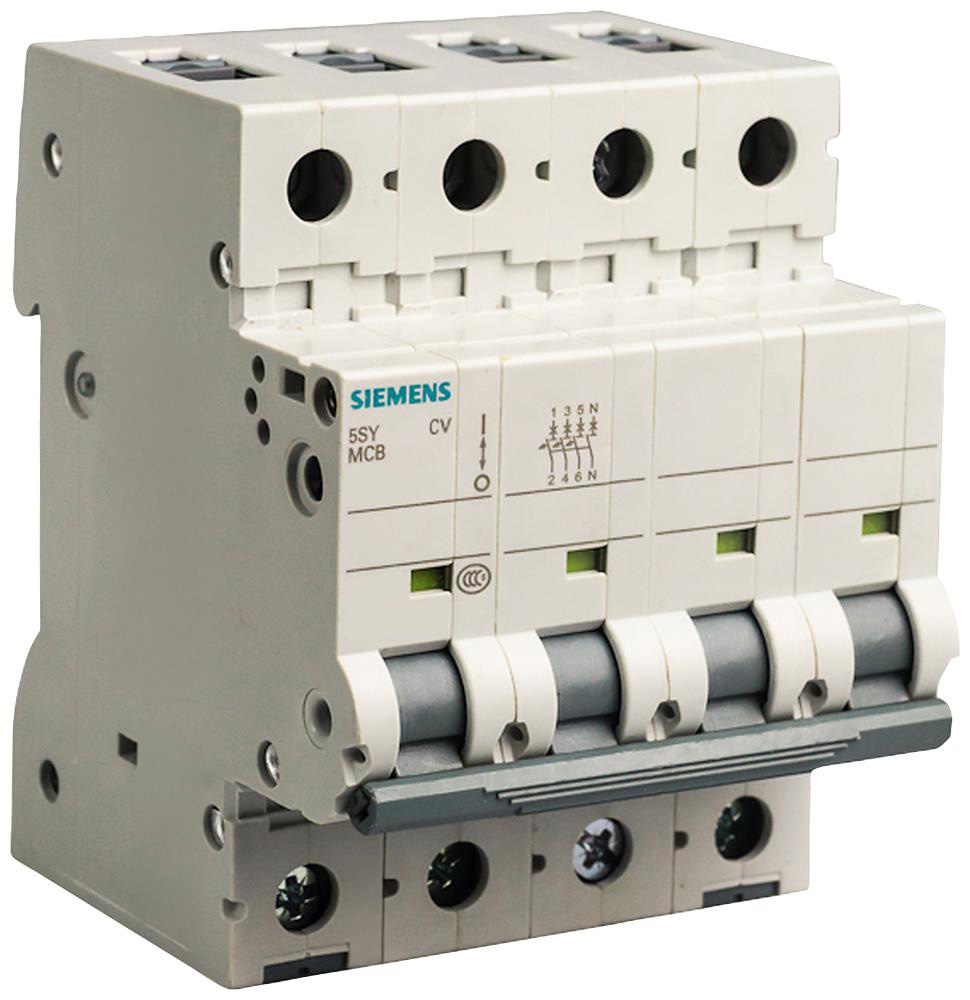

Siemens Leitungsschutzschalter 4-polig C63A 15kA – 5SY4463-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4463-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D40A 15kA – 5SY4340-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4340-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D32A 15kA – 5SY4432-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 32A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4432-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 32A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

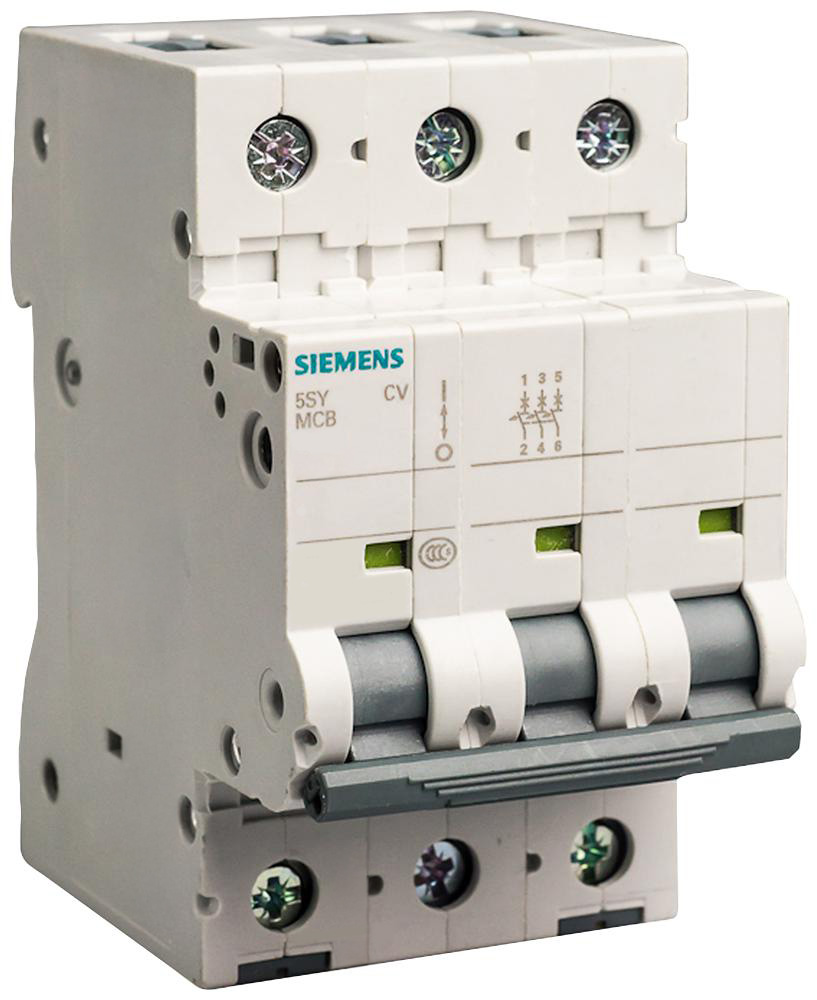

Siemens Leitungsschutzschalter 3-polig D50A 15kA – 5SY4350-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4350-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D25A 15kA – 5SY4325-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4325-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D25A 15kA – 5SY4425-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4425-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C32A 15kA – 5SY4432-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 32A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4432-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 32A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N C32A 15kA – 5SY4632-7
Polzahl: 3P+N Auslösecharakteristik: C Nennstrom: 32A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4632-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik C, 32A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig C40A 15kA – 5SY4340-7
Polzahl: 3-polig Auslösecharakteristik: C Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4340-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik C, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C25A 15kA – 5SY4425-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4425-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D40A 15kA – 5SY4440-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4440-8 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig C40A 15kA – 5SY4440-7
Polzahl: 4-polig Auslösecharakteristik: C Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4440-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik C, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig C25A 15kA – 5SY4325-7
Polzahl: 3-polig Auslösecharakteristik: C Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4325-7 schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik C, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Was ist eine Drehstrom Verteilung?
Eine Drehstromverteilung (400V-System) versorgt Maschinen und Anlagen mit drei Außenleitern (L1, L2, L3) sowie optional einem Neutralleiter.
Im Gegensatz zur einphasigen Versorgung ermöglicht Drehstrom:
-
höhere Leistungsübertragung
-
gleichmäßigere Lastverteilung
-
effizienteren Motorbetrieb
-
geringere Leitungsverluste
Drehstrom wird typischerweise in:
-
Werkstätten
-
Produktionshallen
-
Gewerbebetrieben
-
Industrieanlagen
-
Maschinenparks
eingesetzt.
Welche Leitungsschutzschalter werden in Drehstrom Verteilungen eingesetzt?
In Drehstromsystemen kommen überwiegend folgende Ausführungen zum Einsatz:
3-polige Leitungsschutzschalter
Absicherung aller drei Phasen ohne Neutralleiter.
3P+N Leitungsschutzschalter
Zusätzliche Abschaltung des Neutralleiters.
4-polige Leitungsschutzschalter
Vollständige Trennung aller aktiven Leiter.
Diese Polausführungen sind besonders relevant für industrielle Verteiler und Maschinenanschlüsse.
Charakteristik C oder D in Drehstromanlagen?
Die Wahl der richtigen Auslösecharakteristik ist entscheidend:
Charakteristik C (5–10 × In)
Geeignet für gewerbliche Anlagen und Maschinen mit moderaten Einschaltströmen.
Typische Stromstärken:
-
C25
-
C32
Charakteristik D (10–20 × In)
Ideal für Motoren, Transformatoren und Anlagen mit hohen Anlaufströmen.
Typische Stromstärken:
-
D25
-
D32
-
D40
Charakteristik D wird besonders in industriellen Anwendungen eingesetzt, um Fehlauslösungen beim Motorstart zu vermeiden.
Je nach Stromstärken in Drehstrom Verteilungen
Je nach Leistungsbedarf kommen unterschiedliche Nennströme zum Einsatz:
Stromstärke | Typischer Einsatz |
| 25A | Maschinen & gewerbliche Anlagen |
| 32A | Industrieanlagen & stärkere Verbraucher |
| 40A | Hochlast-Anwendungen |
| 50-63A | industrielle Großanlagen |
Die Auswahl hängt von:
-
Leistungsaufnahme
-
Leitungsdimensionierung
-
Netzform
-
Anlaufstromverhalten
ab.
Einsatzbereiche für Drehstrom Leitungsschutzschalter
-
Produktionsmaschinen
-
Kompressoren
-
Pumpenanlagen
-
Fördertechnik
-
Industrieöfen
-
Werkstattverteilungen
-
Gewerbliche Unterverteilungen
Eine korrekt ausgelegte Drehstromabsicherung schützt sowohl Leitungen als auch angeschlossene Anlagen.
Technische Anforderungen in Drehstromverteilungen
Leitungsschutzschalter für Drehstromanlagen müssen:
-
nach DIN EN 60898-1 normkonform sein
-
eine geeignete Kurzschlussfestigkeit aufweisen
-
thermisch-magnetisch auslösen
-
für Hutschienenmontage geeignet sein
-
zuverlässig bei Dauerlast arbeiten
Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
