Leitungsschutzschalter D32
Leitungsschutzschalter D32 mit Charakteristik D sind für Stromkreise mit einem Bemessungsstrom von 32 Ampere ausgelegt und eignen sich besonders für industrielle Anwendungen mit hohen Einschaltstromspitzen.
Mit einer magnetischen Auslösung bei 10–20 × In sind D32 LS-Schalter ideal für Motoren, Transformatoren und leistungsstarke Maschinen. Sie werden vor allem in industriellen Drehstromanlagen eingesetzt, in denen robuste und zuverlässige Schutztechnik erforderlich ist.
In unserem Sortiment finden Sie Siemens Leitungsschutzschalter D32 in verschiedenen Polausführungen für professionelle Industrieanwendungen.
LEITUNGSSCHUTZSCHALTER 5SY4132-8 CV / 5SY41328
LEITUNGSSCHUTZSCHALTER Typ 5SY4132-8 CV baugleich 5SY41328Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 1-polig D-Charakteristik 32A – 230/400V, 10kA, 70mm Der leistungsstarke Leitungsschutzschalter 1-polig 32A mit D-Charakteristik bietet zuverlässigen Schutz für elektrische Anlagen bei Kurzschluss und Überlast. Mit einer Nennspannung von 230/400V und einem hohen Kurzschlussausschaltvermögen von 10kA eignet sich dieser Schutzschalter ideal für industrielle Anwendungen und anspruchsvolle Installationen. Dank der kompakten Baulänge von nur 70mm lässt er sich platzsparend in Verteilungen integrieren. Produkteigenschaften: 1-poliger Leitungsschutzschalter Nennstrom: 32 Ampere Auslösecharakteristik: D (für hohe Einschaltströme, z. B. bei Motoren) Nennspannung: 230/400 Volt Kurzschlussausschaltvermögen: 10kA Kompakte Bauform: 70 mm Tiefe Einfache Montage auf DIN-Hutschiene Ideal für: Industrie, Gewerbe, Maschinenbau und Anlagen mit hohen Einschaltströmen. Setzen Sie auf Sicherheit und Qualität – mit diesem Leitungsschutzschalter 32A D-Charakteristik schützen Sie Ihre elektrischen Komponenten zuverlässig und normgerecht.
LEITUNGSSCHUTZSCHALTER 5SY4232-8 CV / 5SY42328
LEITUNGSSCHUTZSCHALTER Typ 5SY4232-8 CV baugleich 5SY42328Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Der Leitungsschutzschalter 400 V 10kA, 2-polig, D, 32 A (D=70 mm) bietet zuverlässigen Schutz für Ihre elektrischen Anlagen und Geräte. Mit einer Nennspannung von 400 V und einer kurzen Ausschaltzeit schützt dieser Schalter Ihre Elektroinstallation effektiv vor Überlastungen und Kurzschlüssen. Er eignet sich besonders für Anwendungen in industriellen und gewerblichen Bereichen, in denen eine hohe Betriebssicherheit erforderlich ist. Produktmerkmale: Nennspannung: 400 V Nennstrom: 32 A Polzahl: 2-polig Trennfähigkeit: 10 kA Bauform: D (70 mm) – Kompakte und platzsparende Bauweise Auslösecharakteristik: D – geeignet für Geräte mit induktiven Lasten Zuverlässiger Kurzschlussschutz: Schützt vor Überlast und Kurzschluss Dieser Leitungsschutzschalter gewährleistet, dass Ihre elektrischen Systeme auch bei Spitzenströmen und Störungen weiterhin sicher funktionieren. Die 2-polige Ausführung eignet sich für eine Vielzahl von Anwendungen, insbesondere in dreiphasigen Stromkreisen. Mit seiner robusten Konstruktion bietet er langanhaltende Sicherheit und sorgt für einen reibungslosen Betrieb Ihrer Geräte. Setzen Sie auf Qualität und Sicherheit mit dem Leitungsschutzschalter 400 V 10kA, 2-polig, 32 A und schützen Sie Ihre Elektroinstallation zuverlässig. Ideal für den Einsatz in allen Bereichen, die höchste Sicherheitsstandards erfordern.
LEITUNGSSCHUTZSCHALTER 5SY4332-8 CV / 5SY43328
LEITUNGSSCHUTZSCHALTER Typ 5SY4332-8 CV baugleich 5SY43328Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 3-polig D-Charakteristik 32A | 400V | 10kA | T=70mm Zuverlässiger Schutz für Ihre Elektroinstallation – der 3-polige Leitungsschutzschalter mit D-Charakteristik und einer Nennstromstärke von 32A eignet sich ideal für industrielle und gewerbliche Anwendungen. Der Schalter ist für eine Betriebsspannung von 400V ausgelegt und bietet mit einem Kurzschlussausschaltvermögen von 10kA höchste Sicherheit bei Überlast oder Kurzschluss. Mit einer kompakten Tiefe von nur 70mm ist dieser Leitungsschutzschalter besonders platzsparend im Schaltschrank unterzubringen. Die D-Charakteristik sorgt für eine verzögerte Auslösung bei höheren Einschaltströmen – perfekt für Motoren oder Transformatoren. Produktmerkmale: Spannung: 400V AC Kurzschlussfestigkeit: 10kA Polzahl: 3-polig Charakteristik: D Nennstrom: 32A Bautiefe: 70mm Einsatzbereich: Industrie, Gewerbe, Maschinenbau, Schaltschrankbau Dieser Leitungsschutzschalter gewährleistet maximale Betriebssicherheit und entspricht gängigen Normen für moderne Elektroinstallationen. Ideal für anspruchsvolle Anwendungen mit hohen Einschaltströmen.
LEITUNGSSCHUTZSCHALTER 5SY4432-8 CV / 5SY44328
LEITUNGSSCHUTZSCHALTER Typ 5SY4432-8 CV baugleich 5SY44328Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Der Leitungsschutzschalter 400V 10kA, 4-polig, D, 32A, T=70mm ist eine zuverlässige und sichere Lösung für die Absicherung elektrischer Anlagen. Mit einer Nennspannung von 400V und einer Schaltleistung von 10kA schützt dieser Schalter vor Überlastungen und Kurzschlüssen, wodurch Ihre Geräte und Leitungen effektiv vor Schäden bewahrt werden. Dank der 4-poligen Ausführung eignet sich der Schalter ideal für dreiphasige Stromkreise und gewährleistet eine stabile und sichere Stromverteilung. Die D-Kennlinie des Leitungsschutzschalters sorgt für eine zuverlässige Auslösecharakteristik bei mittleren Überströmen, wodurch der Schutz besonders in Anwendungen mit hohen Startströmen optimiert wird. Mit einem Nennstrom von 32A eignet sich dieser Schalter für den Einsatz in mittleren bis großen Installationen und gewährleistet eine hohe Leistungssicherheit. Die kompakte Bauweise mit einer Bauhöhe von 70mm ermöglicht eine einfache Installation auch in beengten Verhältnissen und passt in gängige Verteilerkästen. Der Leitungsschutzschalter 400V 10kA, 4-polig, D, 32A, T=70mm ist die perfekte Wahl für eine dauerhafte und sichere Absicherung in industriellen, gewerblichen und privaten Anwendungen. Hauptmerkmale im Überblick: Nennspannung: 400V Schaltleistung: 10kA Anzahl der Pole: 4-polig Auslösekennlinie: D Nennstrom: 32A Bauhöhe: 70mm Schutz vor Überlastung und Kurzschluss Geeignet für industrielle und gewerbliche Anwendungen Sichern Sie Ihre elektrischen Anlagen mit diesem hochwertigen Leitungsschutzschalter und profitieren Sie von einer einfachen Installation und einer hohen Betriebssicherheit.

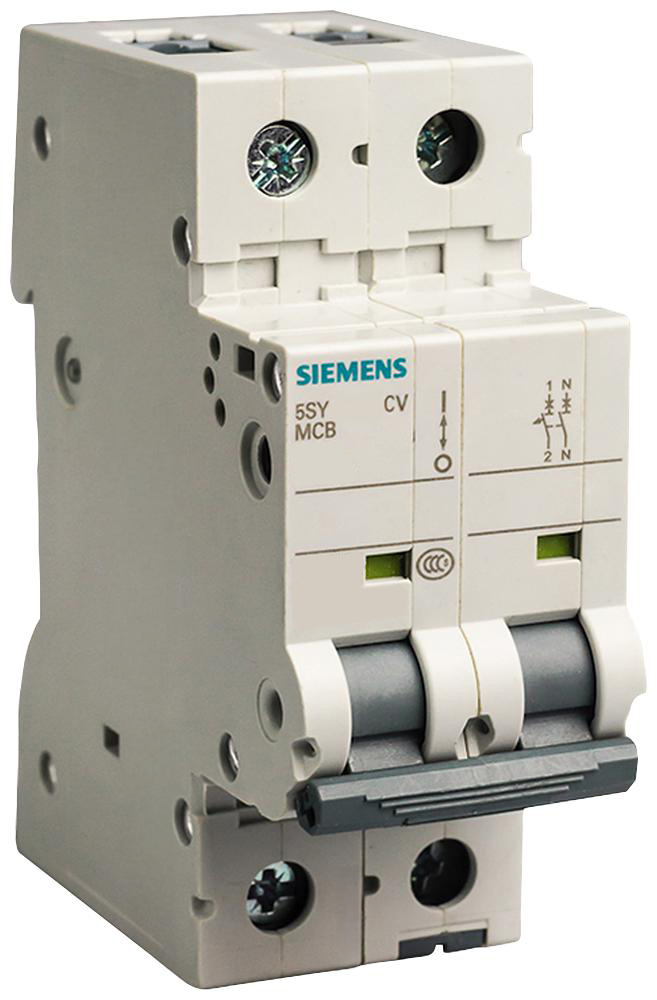

LEITUNGSSCHUTZSCHALTER 5SY4532-8 CV / 5SY45328
LEITUNGSSCHUTZSCHALTER Typ 5SY4532-8 CV baugleich 5SY45328Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 230V 32A – 1+N-polig, Charakteristik D, 10kA, 70mm Der hochwertige Leitungsschutzschalter 230V 32A mit 1+N-poliger Ausführung bietet zuverlässigen Schutz für Ihre Elektroinstallation. Dank der Charakteristik D ist dieser Schutzschalter ideal geeignet für Stromkreise mit hohen Einschaltströmen, wie z. B. bei Motoren oder Transformatoren. Mit einer Schaltleistung von 10kA gewährleistet der Leitungsschutzschalter maximale Sicherheit auch bei hohen Kurzschlussströmen. Die kompakte Bauform mit einer Tiefe von nur 70 mm ermöglicht eine platzsparende Montage in Verteilungen. Der Leitungsschutzschalter ist für den Einsatz in 230-Volt-Netzen konzipiert und überzeugt durch langlebige Qualität und einfache Handhabung. Produktmerkmale: Nennstrom: 32 Ampere Spannung: 230V Polzahl: 1+N-polig Auslösecharakteristik: D Kurzschlussfestigkeit: 10kA Kompakte Bauform: T=70mm Ideal für industrielle und gewerbliche Anwendungen Setzen Sie auf bewährte Sicherheitstechnik – mit diesem Leitungsschutzschalter 32A schützen Sie Ihre Anlagen zuverlässig vor Überlast und Kurzschluss.
LEITUNGSSCHUTZSCHALTER 5SY4632-8 CV / 5SY46328
LEITUNGSSCHUTZSCHALTER Typ 5SY4632-8 CV baugleich 5SY46328Hersteller: SIEMENSZustand: NEUArtikelbeschreibung:Leitungsschutzschalter 400V, 32A, 3+N-polig, Charakteristik D – 10kA Schaltvermögen, 70mm Tiefe Dieser hochwertige Leitungsschutzschalter 3+N-polig mit 32A Nennstrom eignet sich ideal für den Schutz von Stromkreisen in Industrie- und Gewerbeanlagen. Mit einer Charakteristik D ist er speziell für Verbraucher mit hohen Einschaltströmen (z. B. Motoren, Transformatoren) konzipiert. Das bemessene Schaltvermögen von 10kA gewährleistet eine zuverlässige Absicherung auch bei Kurzschlussbedingungen. Dank seiner kompakten Tiefe von nur 70mm lässt sich der Leitungsschutzschalter platzsparend in Verteilungen integrieren. Die 400V Nennspannung macht ihn optimal für den Einsatz in dreiphasigen Netzsystemen mit Neutralleiter. Produktmerkmale: Nennspannung: 400V Nennstrom: 32A Polzahl: 3+N-polig Auslösecharakteristik: D Schaltvermögen: 10kA Kompakte Tiefe: 70mm Ideal für professionelle Elektroinstallationen mit hohem Sicherheitsanspruch.
Bedeutung der Charakteristik D bei 32A
Charakteristik D bedeutet:
-
magnetische Sofortauslösung bei 10–20 × In
-
hohe Toleranz gegenüber Einschaltstromspitzen
-
speziell für industrielle Anwendungen entwickelt
Im Vergleich:
-
Charakteristik C → 5–10 × In
-
Charakteristik B → 3–5 × In
D32 ist damit deutlich träger bei Einschaltströmen und verhindert unnötige Fehlauslösungen bei Motorstart.
Wann wird ein Leitungsschutzschalter D32 eingesetzt?
D32 wird typischerweise eingesetzt bei:
-
industriellen Drehstrommaschinen
-
Elektromotoren mit hohem Anlaufstrom
-
Kompressoren
-
Transformatoren
-
Produktionsanlagen
-
Pumpensystemen
-
leistungsstarken Industrieanlagen
32 Ampere in Kombination mit Charakteristik D ist besonders geeignet für Anwendungen mit hohen Einschaltstromspitzen.
Verfügbare Polausführungen bei D32
Leitungsschutzschalter D32 sind erhältlich als:
-
1-polig
-
1P+N
-
2-polig
-
3-polig
-
3P+N
-
4-polig
Im industriellen Umfeld sind insbesondere 3-polige und 4-polige Varianten relevant, da sie in Drehstromsystemen eingesetzt werden.
Typische Anwendungen für D32
-
Produktionsmaschinen
-
größere Elektromotoren
-
Industriekompressoren
-
Förderanlagen
-
Pumpen mit hoher Anlaufleistung
-
Transformator-Abgänge
In industriellen Anlagen mit starkem Anlaufverhalten ist D32 eine häufig gewählte Absicherung.
Unterschied zwischen D25 und D32
Die Wahl der Stromstärke richtet sich nach der Leistungsaufnahme der angeschlossenen Verbraucher:
D25 → erhöhte industrielle Lasten
D32 → leistungsintensive Anlagen und größere Motoren
D32 bietet höhere Stromtragfähigkeit und wird bei entsprechend dimensionierten Leitungen eingesetzt.
Technische Merkmale von D32
Typische Eigenschaften:
-
Bemessungsstrom: 32 A
-
Auslösekennlinie: 10–20 × In
-
thermisch-magnetische Auslösung
-
hohe Kurzschlussfestigkeit
-
Hutschienenmontage
-
Normkonformität nach DIN EN 60898-1
Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Häufige Fragen zu Leitungsschutzschaltern D32 (FAQ)
Für welche Anlagen ist D32 geeignet?
Für industrielle Anlagen mit hohen Einschaltstromspitzen, insbesondere bei Motoren und Transformatoren.
Wann sollte D32 statt C32 verwendet werden?
Wenn hohe Anlaufströme auftreten und eine Charakteristik C zu Fehlauslösungen führen würde.
Ist D32 für Drehstrom geeignet?
Ja, insbesondere in 3-poliger und 4-poliger Ausführung für industrielle Drehstromanlagen.
