Leitungsschutzschalter für Industrie-Unterverteilungen
Industrie-Unterverteilungen bilden das Rückgrat elektrischer Anlagen in Produktionsstätten und Werkhallen – sie verteilen hohe Dauerlasten zuverlässig auf Maschinen, Motoren und industrielle Verbraucher. Weil Motoren und Transformatoren beim Anlauf sehr hohe Einschaltstromspitzen erzeugen, kommt hier überwiegend Charakteristik D zum Einsatz – ein Sicherungsautomat, der diese Spitzen toleriert, ohne fälschlich auszulösen.
In dieser Kategorie finden Sie ausschließlich Siemens Leitungsschutzschalter der Charakteristik D in 3-poliger, 3P+N- und 4-poliger Ausführung für hochbelastete industrielle Anwendungen.
Siemens Leitungsschutzschalter 3-polig D32A 15kA – 5SY4332-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 32A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4332-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 32A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D63A 15kA – 5SY4463-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4463-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N D25A 15kA – 5SY4625-8
Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4625-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N D40A 15kA – 5SY4640-8
Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4640-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

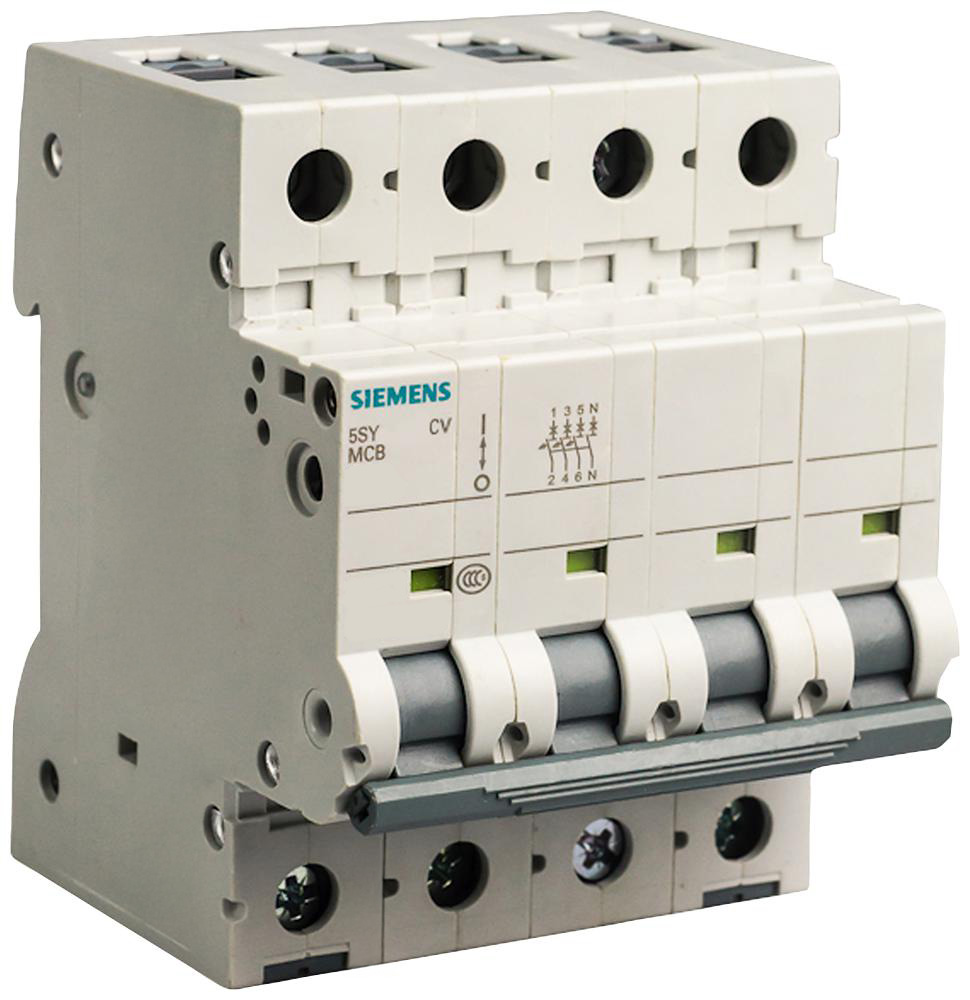

Siemens Leitungsschutzschalter 3P+N D50A 15kA – 5SY4650-8
Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4650-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N D63A 15kA – 5SY4663-8
Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4663-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D50A 15kA – 5SY4450-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4450-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D40A 15kA – 5SY4340-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4340-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D32A 15kA – 5SY4432-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 32A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4432-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 32A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D50A 15kA – 5SY4350-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 50A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4350-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 50A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.

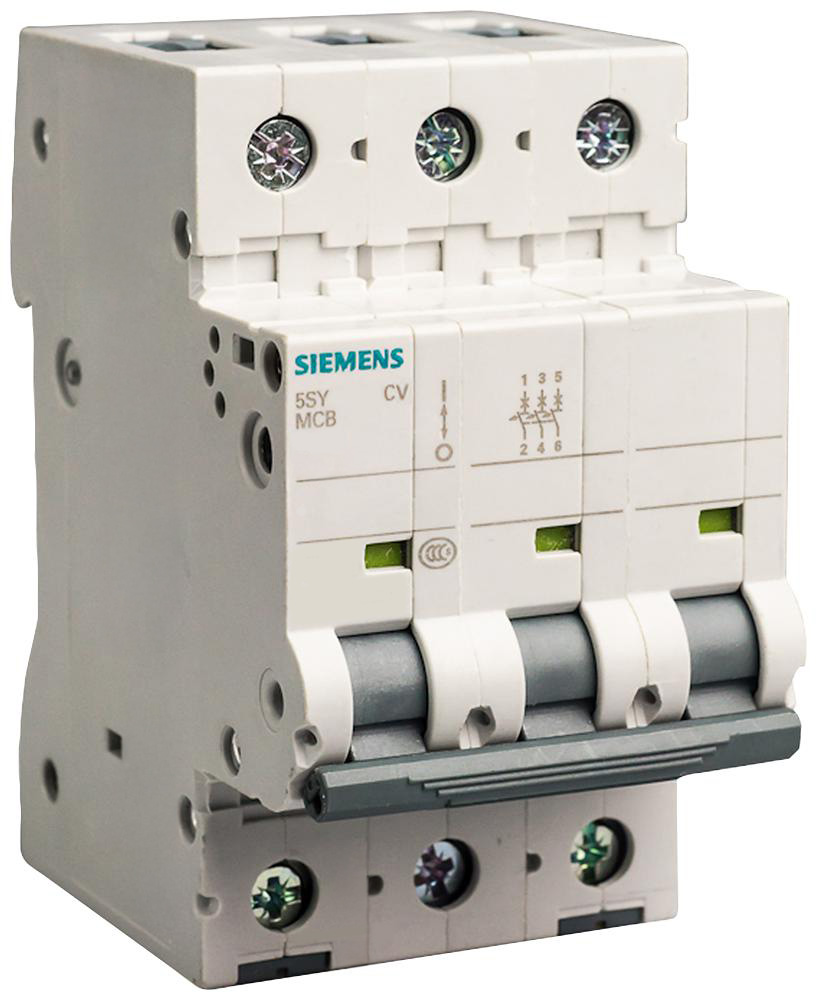

Siemens Leitungsschutzschalter 3-polig D25A 15kA – 5SY4325-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4325-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D25A 15kA – 5SY4425-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 25A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4425-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 25A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 4-polig D40A 15kA – 5SY4440-8
Polzahl: 4-polig Auslösecharakteristik: D Nennstrom: 40A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4440-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 4-polig, Charakteristik D, 40A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3-polig D63A 15kA – 5SY4363-8
Polzahl: 3-polig Auslösecharakteristik: D Nennstrom: 63A Spannung: 400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4363-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3-polig, Charakteristik D, 63A bei 400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Siemens Leitungsschutzschalter 3P+N D32A 15kA – 5SY4632-8
Polzahl: 3P+N Auslösecharakteristik: D Nennstrom: 32A Spannung: 230/400V Abschaltvermögen: 15kA Der Siemens Leitungsschutzschalter 5SY4632-8 – umgangssprachlich auch Sicherungsautomat genannt – schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss – 3P+N, Charakteristik D, 32A bei 230/400V und 15kA Abschaltvermögen. Geeignet für Wohnbau, Gewerbe und Industrie.
Was ist eine Industrie-Unterverteilung?
Eine Industrie-Unterverteilung ist eine nachgeschaltete Verteilereinheit innerhalb einer gewerblichen oder industriellen Elektroinstallation. Sie sichert einzelne Maschinen und Anlagenteile ab, teilt Stromkreise strukturiert auf, verteilt hohe Dauerlasten und macht Wartungsbereiche elektrisch trennbar. Im Gegensatz zu klassischen Hausverteilungen müssen Industrie-Unterverteilungen deutlich höhere Lasten bewältigen – entsprechend robust muss die Absicherung ausgelegt sein.
Sie dient dazu:
-
einzelne Maschinen und Anlagenteile abzusichern
-
Stromkreise strukturiert aufzuteilen
-
hohe Dauerlasten zu verteilen
-
Wartungsbereiche elektrisch trennbar zu machen
Typische Einsatzorte:
-
Produktionshallen
-
Werkstätten
-
Logistikzentren
-
Industrieanlagen
-
Maschinenparks
Im Gegensatz zu klassischen Hausverteilungen müssen Industrie-Unterverteilungen deutlich höhere Lasten bewältigen.
Anforderungen an Leitungsschutzschalter in Industrie-Unterverteilungen
Industrieanlagen stellen besondere Anforderungen:
-
hohe Dauerlast
-
hohe Einschaltstromspitzen
-
starke Motoranläufe
-
robuste Umgebungsbedingungen
-
hohe Kurzschlussströme
Warum Charakteristik D bei Industrie-Unterverteilungen?
Charakteristik D löst erst beim 10- bis 20-fachen des Bemessungsstroms aus und toleriert damit die hohen Einschaltstromspitzen, die bei folgenden Verbrauchern typisch sind:
-
Elektromotoren
-
Kompressoren
-
Pumpenanlagen mit hoher Anlaufleistung
-
Transformatoren
-
Förderanlagen
Produktionsmaschinen
Geeignete Polausführungen für Industrie-Unterverteilungen
Im industriellen Bereich dominieren:
3-polige Leitungsschutzschalter
Für Drehstrommaschinen und industrielle Verbraucher.
3P+N
Für Anlagen mit Neutralleiter.
4-polige Leitungsschutzschalter
Für vollständige Abschaltung aller Leiter in industriellen Systemen.
Typische Stromstärken in Industrie-Unterverteilungen
| Stromstärke | Typische Anwendung |
| D25 | Maschinen & Gewerbeanlagen |
| D32 | Industrieanlagen |
| D40 | Hochlast-Bereiche |
| D50-63 | leistungsintensive Industrieprozesse |
Die Dimensionierung erfolgt unter Berücksichtigung von Leitungsquerschnitt, Kurzschlussstrom, Anlaufstromverhalten und Dauerbelastung.
Planung & Selektivität
Leitungsschutzschalter in Industrie-Unterverteilungen müssen selektiv mit vorgeschalteten Schutzorganen zusammenarbeiten, damit bei einem Fehler nur der betroffene Stromkreis abschaltet – nicht die gesamte Verteilung. Sie müssen DIN EN 60898-1 entsprechen, thermisch-magnetisch auslösen, eine ausreichende Kurzschlussfestigkeit besitzen und für Hutschienenmontage geeignet sein. Planung und Installation ausschließlich durch qualifizierte Elektrofachkräfte.
Häufige Fragen zu Industrie-Unterverteilungen
Warum wird in Industrie-Unterverteilungen meist Charakteristik D eingesetzt?
Weil industrielle Motoren und Transformatoren hohe Einschaltströme erzeugen, die Charakteristik D zuverlässig toleriert, ohne fälschlich auszulösen.
Was ist der Unterschied zu einer normalen Drehstromverteilung?
Industrie-Unterverteilungen sind auf höhere Dauerlasten und stärkere Anlaufströme ausgelegt – für Standardanwendungen mit moderaten Lasten genügt oft schon Charakteristik C (siehe Drehstrom-Verteilungen).
Wie wichtig ist Selektivität in Industrie-Unterverteilung?
Sehr wichtig – sie sorgt dafür, dass bei einem Fehler nur der betroffene Teilkreis abgeschaltet wird und nicht der gesamte Betrieb stillsteht.
Welche Stromstärke ist für Motoren typisch?
Häufig D32 oder D40, abhängig von Motorleistung und Anlaufstromverhalten – bei größeren Anlagen auch D50/D63.
